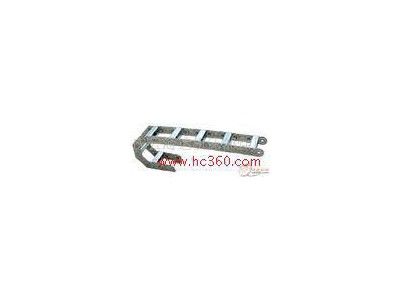

供应大连机床防护罩/拖链,机床附件

产品价格60.00元/米

最小起订量:2 米可售数量:10000 米

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
海达防护罩
样式:
拖链
护罩总宽度:
1000
发货时限:
自买家付款之日起 5 天内发货
所在地区:
山东/德州市
有效期至:
长期有效
最后更新:
2019-10-21 11:02
浏览次数:
981

企业信息

所在地区:山东/德州市

会员级别:普通会员

企业类型:个体经营 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

庆云海达机床部件厂

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

样式 拖链
护罩总宽度 1000
防护部位 导轨
是否批发
品牌 海达
型号 TL-65 TL-95 TL-125

庆云海达需要公司专业生产 工程塑料拖链,钢铝拖链 钢制拖链 机床拖链,引进德国技术专业生产现已开发出三大系列360多种规格型号



钢制拖链-->TL型钢制拖链

 TL系列拖链的主体是由链板(优质钢板镀铬)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,尤其是本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂。
    由于本产品外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床、机械设备在国际市场的竞争能力。

1.拖链可适应**大移动速度40米/分。
2.拖链在**大移动速度时,噪声声压级不大于68分贝。
3.拖链安全使用寿命不小于100万次(往复)。
支撑板Ⅰ、Ⅱ型打孔式支撑板Ⅲ型隔条式
TL型拖链主要参数
参项/型号TL65TL95TL125TL180
节距 t6595125180
弯曲半径 R90115125145185145200250300250300350470500575700750300350450490600650
拖链**小宽度70120120200
拖链**大宽度350450550650
拖链长度 L由用户按需要自定
支撑板**大孔径305075110
矩形孔 Dmax264672-
1.拖链按照德国技术生产。
2.当需要非标准的弯曲半径或结构与标准有异的拖链时,可与本厂另行协议制造。
3.当拖链超过允许的**大宽度Bmax时,可采用由三条链带平行组成的复合拖链来完成,见下页图示。
TL型钢制拖链



钢制拖链-->TLG型钢制拖链

    TLG型钢制拖链可承载数量多,重量大的电缆及油管自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm, 可任意选用.
    TLG型钢制拖链其使用行程**大为32米.适用于所有传动方式.可随意加长和缩短.此外, 可通过改变销轴获得改变弯曲半径.
    拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm.
    链板的高度,也**是支撑板的高度,是由电缆**大直径。决定的,机床**大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链.
    弯曲半径要根据电缆的**大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.
   拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.
    拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.


    TLG型的多种不同支撑板
     TLG铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽可达1200mm,在**高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到**保护.
     我们每二节链板提供一条支撑板.如每一节均需支撑板,请在订货是,订121/221/321/521/621, 而不是120/220/320/520/620.即TLG221/200*2100/200 “h”或TLG221/200*2100/200 “h”.
     银星铝合金护板的拖链,订货型号为325/525/625.进一步的了解请参见一图“银星护板”.即TLG325/200*2100/200 “h”.

TLG型全封闭型钢制拖链
TLG型的护板采用铝合金全封闭型-"银星护板"
型号:75/100/125/175
    型号GLE银星护板是沧州市宇通公司引进德国技术制造的**型全封闭钢铝拖链,有多种规格供用户选用。
"银星护板"的特点:
■ 外形美观。
■ 使用寿命长,护板的结构和整体装置更和理。
■ 极稳定,坚固的电缆保护,可达1000mm 宽。
■ 在任意一个部位都能打开拖链,使装线变得非常容易。
■ 可根据用户需要随时加装"银色护板"。

本公司经营大连机床防护罩/拖链,质量保证,欢迎咨询洽谈。
