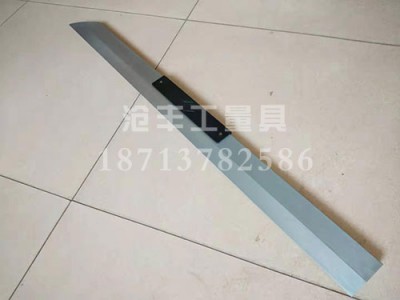

广东镁铝合金平尺生产企业_沧州沧丰来图加工镁铝合金刀口尺

产品价格面议

最小起订量:可售数量:

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
自买家付款之日起 3 天内发货
所在地区:
河北/沧州市
有效期至:
长期有效
最后更新:
2021-11-23 11:19
浏览次数:
401

推荐产品

企业信息

所在地区:河北/沧州市

会员级别:普通会员

企业类型:企业单位 ()

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

沧州沧丰工量具有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情


镁铝合金刀口尺在使用时要注意以下几点:
1、镁铝合金刀口尺使用时不得碰撞,应确保棱边的完整性,否则影响测量精度。
2、镁铝合金刀口尺测量前,先用干净布擦净刀口尺工作棱边和被测表面。检查刀口形直尺测量面不得有划痕、碰伤、锈蚀等缺陷,表面应清洁光亮。
3、使用镁铝合金刀口尺时,手应握持护板或把柄,避免温度影响和生产锈蚀。镁铝合金刀口尺用一只手操作,两手分别握住刀口形直尺两头的把柄,使用镁铝合金刀口尺的工作棱边轻轻与被侧面接触,凭镁铝合金刀口尺的自重使其工作棱边与被侧面紧密接触而不允许施加压力于刀口形直尺。
4、用镁铝合金刀口尺检测工件直线度时,要求工件的粗糙度Ra值不小于0.04um。若粗糙度值过大,光在间隙中产生散射不易看准光隙量。
5、镁铝合金刀口尺的测量精度与经验有关,由于受到刀口形直尺尺寸限制,它只适用于测量磨削或研磨加工的小平面直线度,镁铝合金刀口尺测量工件的尺寸、直线度具有测量简便、实用、直观的优点,在几何测量中了广泛的应用。
镁铝合金刀口尺的检验方法是采用长度不小于被检镁铝合金刀口尺测量面长度L的平尺以光隙法进行测量。检测时,平尺用两等高点支撑,支撑点应在距平尺两端的2/9长度处,灯光箱置于平尺后方。然后将被检镁铝合金刀口尺测量面与平尺接触,再沿镁铝合金刀口尺测量面的圆弧自测面垂直于平尺测量面的位置向两侧转动22.5°范围内,观察镁铝合金刀口尺测量面与平尺之间的透光间隙,并与标准光隙相比较来确定透光间隙值。
标准光隙由量块和平晶等组成;对于直线度公差为0.5μm的刀口形直尺采用0级量块,大于0.5μm、小于或等于1.0μm的采用1级量块,大于1.0μm的采用2级量块。
镁铝平尺直线度自动测量方法与修理注意事项
<一>、平尺直线度自动测量方法
采用自动测量装置对镁铝合金平尺工作面直线度进行测量,能改变传统的直线度手工测量的既定思路,测量过程中引人的定位误差,对各个测量位置实现准确定位及自动控制。
该方法采用光电自准直仪测量法取代电子水平仪进行测量。测量时自准直仪安装于三脚架上,三脚架固定支撑在地面,调整光电自准直仪的光束方向与平尺测量面平行,由于一般工厂车间通常具备地面防震结构,不会因震动对测量结果产生影响。
用自动轻质小车取代桥板,小车底部用两个相同尺寸圆柱棒与平尺测量面相接触,保持小车与平尺测量面之间平移接触,两圆柱棒保持平行,两者间距离即为跨距。小车外侧有四个驱动轮与平尺侧向非工作面接触,安装步进电机驱动小车,驱动轮速度设计为50mm/s,保持小车与平尺工作面的紧密接触及小车沿平尺的平稳性。根据平尺工作面尺寸固定跨距为80mm~100mm,300mm等多种规格的小车,在小车r安装无线发射模块、驱动电机和电路等,确保小车无线运行。
测量时,先根据平尺尺寸选择合适的跨距小车,并在小车上固定反射镜;其次在计算软件中输人平尺参数,小车接收到计算机发出的测量指令后,按跨距尺寸平移;然后小车自动运行和定位,自准直仪发出的光束射向反射镜并返回镜头,在每个测量点小车自动停下,数据传输采用无线模块进行实时采集,从而实现整个测量过程;较后将数据导人直线度测量软件进行评定,获得直线度误差结果后按校准规范中的准确度要求对平尺定级。整个测量过程不需进行任何人工操作。
此法需用光电自准直仪,光电自准直仪代替电子水平仪测量直线度。光电自准直仪是依据光学自准直成像原理,通过LED发光元件和线阵CCD成像技术设计而成,由内置的高速数据处理系统对CCD进行实时采集处理,完成两个维度的角度测量。
通过光学成像系统测量被测平面角度的变化,由光电转换系统敏感光学并将其转换为电供后续数据处理系统进行与评估。
光电自准直仪,其测量直线度(倾斜角度)的基本原理。光电自准直仪的测量范围约3一30m,可以实现倾斜角度的准确测量,测量准确度可达±0.5。
<二>、刀口尺工作棱边直线度的修理及注意事项
镁铝合金平尺是以光隙法检测直线度和平面度的量具。
刀口尺在的使用中,容易出现工作棱边的磨损不均,产生工作棱边的直线度和圆弧半径误差。
1.刀口尺工作棱边直线度的修理方法
当刀口尺工作棱边的刀尖部或刀根部磨损时,研磨部位为刀口尺工作棱边的中间部位。研磨量就等于磨损量。具体研磨方法,右手手持位置为刀口尺工作棱边研磨部位长度的1/2上方处,将刀口尺的工作棱边与研磨平板工作面接触。并给刀口尺加上适当的压力,加力点作用在手持位置下方的工作棱边上,使刀口尺的工作棱边按着8字形的轨迹在研磨平板工作面上进行研磨如图1所示。研磨时速度要均匀。然后将刀口尺调转180°,按同样方法,在研磨平板工作面上继续研磨。研磨的次数根据刀口尺工作棱边的磨损程度决定。
当刀口尺工作棱边中间磨损时,研磨部位为刀口尺工作棱边的两端。
研磨量就等于中间磨损量。所以手持位置为两个。
经反复研磨,当刀口尺工作棱边中间磨损量为零时。为了保证刀口尺工作棱边的直线度。较后,再进行一次研磨,刀口尺刀尖部和刀根部前后研磨的次数一定要相等。
2.刀口尺工作棱边圆弧半径的修理方法
在刀口尺工作棱边在研磨平板上按8字形轨迹研磨的同时,以刀口尺工作棱边为轴线,左右摆动角度各约为15°,先向右倾斜约为15°研磨,再向左倾斜约为15°研磨。为了使圆弧半径一致,左右倾斜研磨次数一定要相等。
3.注意事项
(1)修理前用油石打掉刀口尺工作棱边上的毛刺。
(2)选择规格为300x300mm的0级研磨平板。
(3)采用涂敷料法进行研磨。
