天津浸渗剂生产/泊头启源机械加工订做无机浸渗设备

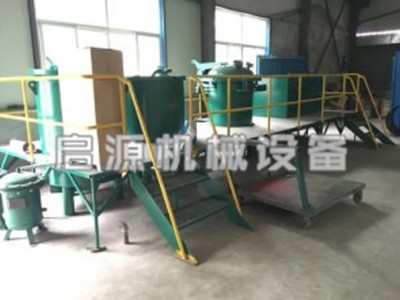

无机浸渗设备浸渗技术是解决铸件泄漏的措施。它是通过真空加压的方率真空泵；（8）浸渗筐；（9）电控操作柜；（10）浸渗操作平台；（11）电加热恒温热水固化罐；（12）管道、阀门及浸渗起吊装置。
无机浸渗设备特殊配置：
根据用户所浸渗工件的情况及生产量，另可专门设计配置工件预处理装置及特殊浸渗工艺，具体布置为装筐—脱脂—清洗—甩干—烘干—冷却—浸渗—甩干—清洗—旋转清洗—热水固化—测试。并可按用户需求专门配置PLC触摸屏数显电控柜。
浸渗剂使用问题同选择要求
<一>、浸渗剂使用问题
问题1：
在较高温度环境保存本品会造成聚合固化事故
解决方法：已投放在储胶罐中的浸渗胶应配装制冷机将温度控制在5-20℃之间，如冬季停用，在重新开机时检查制冷机是否正常。
未开封的桶装浸渗剂（已加固化剂）放在28℃以下仓储保管。
未开封的桶装浸渗剂（未加固化剂）室温储存一年。问题2：
空气是本品的稳定剂，如较长时间停用，储胶罐底部的浸渗设备长时间接触不到空气不利胶液的稳定。
解决方法：停用期间每天安排浸渗剂在浸渗罐和储胶罐之间来回转换三次，这样有利底部的浸渗剂能接触到空气。如每天生产则不需要这样做。如在储胶罐底部加装一空气管，在停用期或下班后阀门开少许连续输入少量洁净空气。（空气经过油水分离器，避免将大量水带入胶液。）
问题3：
用本品浸渗铜件铁件，会将一些铜屑铁屑带入浸渗剂中，铜离子铁离子是浸渗剂固化的催化剂，在环境温度较高且底部胶液接触不到空气的不利情况下，如再有铜离子铁离子的存在将加速胶液固化的事故发生。
解决方法：本品主要针对铝合金，镁合金，不锈钢等，用于以上产品并正确操作，厂方承诺对浸渗剂实行三包。但用于铜件铁件厂方不实行三包，如果用户自担责任用于铜件铁件，除严格遵守相关操作要求外，在浸渗罐和储胶罐之间加装一台布袋式过滤机（厂方可提供），滤袋为400目，每天下班前将胶液过滤一次，将工件带入的铜屑铁屑滤出，另外胶液添加量能淹没吊篮即可，随用随添。
问题4：
即使用于铝合金等非工件，使用也可能带进油水或其他杂质，杂质含量一定程度可能对胶液稳定不利并可能出现次品。
解决方法：
1．至少每月一次用滤布将胶液中的杂质滤出，如用人工滤可用300-400目，如用布袋过滤机则用400目。
2．约半年一次将胶液沉淀48小时然后将下部沉淀物放出总量的5-10﹪，这种方法也就是业内说的清锅底。
检验方法：
约每周一次用8mm试管装2-3厘米胶液放在90-93℃热水中，较好在化工试剂店一个恒温水浴锅方便做试验。如果10分钟内固化则合格，如有超过10﹪以上仍为液体则可补加少量剂，添加量0.2%以下，添加量不可过多，较好在厂方指导下添加。
<二>、浸渗剂的选择
超大口径(通径D≥1400mm)低压金属密封阀门的阀座密封圈和闸板密封圈主要采用铜合金铸件镶装或铜合金焊条堆焊而成。大尺寸铜合金铸件和铜合金堆焊件常常存在组织疏松、气孔等缺点，造成阀门压力试验时微渗或泄漏。浸渗剂浸渗技术是通过将浸渗剂胶液浸入阀门材料疏松、气孔等缺点内部，经过固化和填充材料微孔，解决微渗和泄漏问题，达到密封承压目的的技术。
根据超大口径阀门结构尺寸、阀门使用工况及铜合金铸件和铜合金堆焊件易出现缺点的性质与分布状态等特点，利用无机硅酸钠和有机甲基丙烯酸脂2种浸渗剂，不需要投入其他大型设备，直接利用阀门自身进行浸渗处理。浸渗可以覆盖材料0.001~0.6mm的微孔。阀门浸渗后不会改变阀门零部件的外形尺寸和材料的性质且耐酸耐碱，使用温度在-50℃~200℃阀门性能稳定，可提高产品质量和生产效率且无环境污染。
无机硅酸钠即水玻璃(waterglass)，被浸渗阀门的密封圈浸前不需处理。浸渗中由于浸渗剂干燥、脱水、固化后体积收缩25%一30%，故常需要2次浸渗。浸渗过程可以在常温下进行。浸渗后的产品耐酸、耐碱，可以在妻200℃的工况下使用。浸渗后产品表面残留的一些固化物需要清理。浸渗剂低廉，浸渗剂消耗量约为12kg/㎡；适宜于密封≤0.6mm的微孔。
有机甲基丙烯酸脂浸渗剂是新一代浸渗剂，其是水玻璃浸渗剂的5~7倍。浸渗前，需要对阀门密封圈进行除脂除污、清洗处理并吹干处理。浸渗快、效率高，浸渗剂固化反应不收缩，固化物坚韧、耐老化、耐酸碱，性质稳定。其使用温度在-50℃~200℃范围内。
泊头市启源机械设备有限(http://www.btyhjs.com)从事无机浸渗设备、有机浸渗设备、气孔微孔浸渗处理产品已浸透到华北、西北、华南、东北的铸造行业，深受到业内专家的好评,用户的亲睐。
