继电保护仪天正华意电气

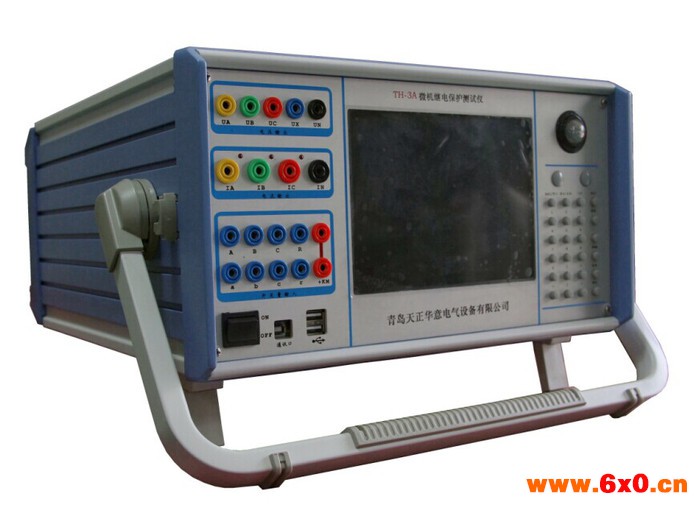

继电保护仪天正华意电气继电保护试验箱采用了高导磁调压升流装置，因而具有功率大，电流高，性能等特点。采用高精度互感器及数字仪表，使测量更为。可电压，电流，时间，中间，等单元件继电器校验，并可作电流互感器伏安特性和变比，实为电力行业专业人员的得力工具。

五，使用操作举例1，电压继电器吸合及释放试验先将仪器处于状态，被试继电器接至对应输出电压端子上（即AC250V和*端），按下“”，调节调压器，使输出电压平稳上升至继电器吸合时，记录吸合电压，再反方向调节调压器至继电器释放，记录下释放电压，据此可算出被试继电器的返回系数。如被试继电器为过电压继电器，则反方向进行。

输出状态直接置数改变输出值试验中，允许在输出状态进行多种直接更改输出功能：?在输出状态可以进行手动，半自动，全自动的切换，可以进行“递增”或“递减”切换，“测接点”或“测和返回”切换。在手动下可以改变“自动变化时间间隔”。
?继电保护仪天正华意电气在各种下均可随时更改哪些量需要变化，对应的“变”框打“√”或取消即可。?在手动时，可以同时将各相输出改变为所需要的值。具体操作是：依次直接键入所需改变的各相的幅值和相位值（在未完成前不按“确认”键），在各值均输入完后按“确认”键，装置将立即同步地将各相输出改变为键入的各值。
开入量“继保”系列仪各开入量是共用一个公共端的。接入保护的接点的时候，一端接仪公共端，另外一端接开入中任一个。需要注意的是当接点是带电位的时候，一定要把正电位接入公共端。

本继电保护仪是我们公司近研制出的新型产品，该仪器采用了高导磁调压升流装置，因而具有功率大，电流高，性能等特点。采用高精度互感器及数字仪表，使测量更为。可电压，电流，时间，中间，等单元件继电器校验，大功率的输出可反时限继电器和整组统调的要求，更可作为电流互感器伏安特性和变比，实为电力行业专业人员的得力工具。
在本模块中，开入量均默认有效，互为“或”的关系，不需要某个开入量时，可选择关闭。试验时，保护的跳，合闸接点可接至任一路开入量中（在线路保护中，默认开入R为重合闸接入端）。开入公共端（红色端子）在接有源接点时，一般接电源的正极端。只要仪接收到某路开入量的变位，即在该开入量栏中记录下一个时间。如果有多路开入量变位，各路中将会记录各自的时间。开关变位确认时间各种继电器和微机保护，其接点的断开与闭合常会有一定抖动。为防止抖动对试验结果造成的影响，常设置一定的“开关变位确认时间”。一般来说对于常规的继电器，开关变位时间设置为20ms，而微机型保护，开关变位时间设置为5ms**可
一，主要特点：精度高，性能，交直流测量为真有效值。时间测量功能齐全，可用户带电位的要求。输出电流，电压带载能力强。二，主要技术参数：1，输入：AC50HZ   220V  2KVA  5KVA。
（改进型）7，三，使用前的检查：使用仪器前，对仪器应进行检查，以确保仪器是否处于正常工作状态。若仪器不正常，应及时与厂家联系。进行检查时，仪器与外部设备应无任何连接线，检查步骤如下。

1，检查仪器外观是否有损，仪器内部是否有异常声响，仪器各旋钮，接线端子及螺丝是否有松动，2，检查供电电源的可靠性，用万用表测量电源电压，以避免因工作电压超出正常范围造成仪器损坏。3，将调压器调节旋钮逆时针旋至小。
打开秒表电源，秒表亮灭正常。“输出显示选择”开关，输出状态指示灯应按顺序变化。四，面板功能及使用操作：1，交流电压输出：交流电压0～400V（5A）输出时，从①与⑥之间输出，此时显示选择应切至“①”指示灯亮，顺时针调压器旋钮调至所需要的电压。2，交流电流输出：（1）交流电流0～200A（12V）输出时。4从③与⑥端子之间输出。电流表头应为亮态此时电压合上电源总开关将仪器接到符合要求的交流电源上此时显示选择应切至③指示灯亮，合上“交流输出”开关，顺时针调压器旋钮调至所需要的电流。

（2）交流电流0～50A（36V）输出时，从②与⑥端子之间输出，此时显示选择应切至②指示灯亮，操作同上。（3）交流电流0～10A（36V）输出时，从④与⑥端子之间输出，此时显示选择应切至④指示灯亮，操作同上。
（4）交流电流0～500MA（12V）输出时，从⑤与⑥端子之间输出，此时显示选择⑤指示灯亮，操作同上。注：当输出交流量时，切勿同时输出两个交流量。3，直流输出回路：　 直流电压0～300V输出时，从⑦与⑩之间输出0～300V电压，此时显示选择应切至“300V”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针调压器旋钮调至所需要的电压。
（2）直流电流0～10A输出时，从⑧与⑩端子之间输出，此时显示选择应切至“10A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针调压器旋钮调至所需要的电流。（3）直流电流0～1A输出时，从⑨与⑩端子之间输出，此时显示选择应切至“1A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针调压器旋钮调至所需要的电流。

4，时间测量回路：（1）仪器内置5位数量电秒表，电秒表可用试验箱内部启动，也可外部启动，即可设置为单边触发，也可设置为双边触发。当内部启动时，按下试验箱任意一个“输出控制”开关，仪器即可启动秒表，通过被试装置接点至仪器面板“停表”端子，当被试装置，秒表停止，并有声光。
五，使用操作举例1，电压继电器吸合及释放试验先将仪器处于状态，被试继电器接至对应输出电压端子上（即A00V（5A）和*端），按下“交流输出”，调节调压器，使输出电压平稳上升至继电器吸合时，记录吸合电压，再反方向调节调压器至继电器释放，记录下释放电压，据此可算出被试继电器的返回系数。如被试继电器为过电压继电器，则反方向进行。
2，电流继电器整定值试验将被试继电器从线路上解除，接至本仪器电流输出端子上，拨动“输出显示选择”选到的电流档位，按下“交流输出”，调节调压器至继电器，记下电流表所显数值，判断继电器情况。

打开秒表并复位，“单/双”开关打在“双”位置，“内启/外启”至“内启”侧，将被试断电器延时动合触点接至“停表”端子上，按下“直流输出”开关，电压输出，同时秒表启动，待延时时间到后，秒表计数停止。3此时秒表所显数字即为该时间继电器的延时闭合时间，若要测延时释放时间则原理同前，实际操作相反。然后关断“直流开关”调节调压器至额定值打开“交流输出”和“直流输出”开关直流电压档位选择正确时间继电器延时时间将被试断电器接至直流输出端子上。
调节调压器，观察“输出显示V/A”表头（即电压值）和“输入电流显示（A）”（即电流值）表头。4分别记录下几组数据（注意：每次测量的全不允许回调调压器，调至高电压大电流时，时间要短），根据测量的数据。这样**可以作部分CT的伏安特性试验。可使用我公司伏安特性仪或在此仪器基础上电压输出。打开“交流输出”开关若需要高电压输出从①11端子连接到电流互感器二次侧将端子⑥与12短接CT伏安特性11        12伏安变比电流接入将“输出显示选择”开关置“①”指示灯亮测绘出伏安特性曲线。

5，CT变比将电流置“AC0-200A”档位，将输出端子③⑥对应接至CT一次侧，CT二次侧接面板“交流电流接入”端子，从“输出显示V/A”表头读出CT一次电流，从“输入电流显示（A）”表头读出CT二次电流，调节调压器可200A/5A以下CT变比。

功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地及扫描各种保护定值，进行故障回放，实时存储数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护。?具有专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。?接口完整 装置带有U通讯口，可与计算机及其它外部设备通信。完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，对故障进行自诊断以及输出闭锁等功能。操作注意事项1，禁止在电压，电流输出端子上反接入电压，电流，2，通电前首先检查调压器是否接好并调回零位，电源开关应在“关”位，输出控制开关应在关断位置，输出端子上应无低阻负载，3，确定被试继电器类型后，转换“输出显示选择”开关旋钮，选定输出状态，再将被试断电器线圈接到对应输出端子上。
七，设备配套1，试验箱主机1台2，试验线1套3，试验箱技术说明书1份4，合格证一份八，保修条件本试验箱自出厂之日起十二个月内，用户按本说明书使用操作，若发现问题，我厂负责免费保修，直至更换新品，非因产品问题而损坏，我厂负责保修，适当核收修理费用。
