指示仪表检定台销售

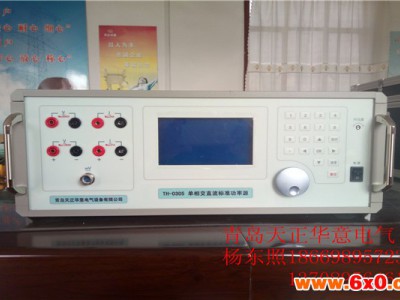

指示仪表检定台销售本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字处理器（DSP）和16位高速模数转换器组成的高精度工频交流；源的部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波源。装置具有精度高、工作可靠、操作方便灵活等特点。

指示仪表检定台销售主要功能及特点

2．1 可半自动或手动检验电力中各种工频电表（电压表、电流表、功率表、表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、、幅度以及谐波对基波的相位均可程控。

2. 3功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2．4 设有RS-232接口。通过机（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和。

2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

主要功能及特点

指示仪表检定台销售 主要技术指标

3．1  交流电压量程    50V、100V、200V、400V、600V      大输出容量  20VA；

3．2  交流电流量程    0.5A、1A 、2.5A、5A、10A、20A    大输出容量  20VA；

3．3  交流电压、电流调节范围 0～120% FS（800V量程0～105% FS）， 调节细度 5×10-5；

3．4  工频交流电压、电流、有功功率准确度    0.05% FS；

3．5  无功功率准确度    0.1% FS；

3．6  电流对同名相电压的相位准确度    0.050；

3．7  频  率    调节范围 45～65HZ，   调节细度 0.001HZ，调定值准确度 5×10-5；

A:电压20～1000V，电流0.2～20A量程 ±(0.06%RD+0.04%FS)；

3．8  相  位    调节范围0～359.990，  调节细度 0.010；

3．9  交流电压、电流输出波形失真度      ≤0.1%；

3．10 交流电压、电流及功率输出度    ≤0.01% FS /60s；

3．11 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波）；

3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V   大输出容量20W；

3．13 直流电流量程  0.5A、1A、2.5A、5A、10A、20A        大输出容量20W；

3．14 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；

3．15 直流电压、电流输出度     ≤0.01% FS /60s（峰－峰值）；

3．16 直流电压调定值准确度                   0.05% FS；

3．17 直流电流调定值准确度                   0.05% FS；

3．18 直流75mV输出（负载≥5Ω）准确度       0.1% FS；

3．19 工作电源   单相220V±10%，  50HZ±5%；

3．20 使用   温度200C±100C，  相对湿度≤85%RH；

  指示仪表检定台销售本产品是按照检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307－2006的要求而设计的三相 0.05级表源一体化装置。装置中表的核心技术是由数字处理器（DSP）和16位高速模数转换器组成的高精度工频交流；源的部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波源。     本装置模拟量输出和模拟量输入的量程，充分考虑了GB/T13729－92、DL/T630－1997和JJG126－95规程中所有的优先和非优先采用值。     采用6.5英寸TFT彩色屏,显示清晰亮丽。装置具有精度高、工作可靠、操作方便灵活等特点。  主要功能及特点 1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器    输出直流电压（电流）中的纹波含量和响应时间等。    2．可半自动校验多种指示仪表和多功能数显仪表的电压、电流、功率、功率因数、等电量。 3. 可生成含有2～31次谐波的畸变波，谐波个数、、幅度以及谐波对基波的相位均可程控。 4．在测量电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60kHz工作的数    字/转换器（DFC）和多个电流量程，所以在测量电能时的准确 度也能保证为0.05级 。因此，    本装置实为一台融电测量变送器、交直流电表、电能表（选项）三大检测功能为一体的高精度、高稳    定度的装置。

3．19 直流75mV输出（负载≥5Ω）准确度 0.1% FS；

指示仪表检定台销售设有RS-232接口。通过机，由PC控制本装置可进行自动或手动检验，并对结果进行处理    和。 6．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。  主要技术指标 工频交流输出     ?电压量程    50(57.7)、100、200(220)、400(380)、600V，  每相大输出容量   20VA；     ?电流量程    0.5、1、2.5、5、10、20A，  每相大输出容量   20VA；     ?电压、电流调节范围    0～120%（800V除外），                 调节细度    5×10－5；     ?电压、电流及功率输出度    ≤0.01%/60s (峰－峰值）；     ?电压、电流波形失真度    ≤0.3%；     ?范围    45～65Hz ， 调节细度    0.001Hz；     ?相位范围    0～359.99°，调节细度    0.01°；     ?谐  波      2～31次 ， 幅度0～20%，相位细度    0.01°?N（N为谐波）。 直流输出     ?电压量程    75mV、75、150、300、500、1000V，大输出容量    20W；     ?电流量程    0.5、1、2.5、5、10、20A，大输出容量    20W；     ?电压、电流调节范围    0～120%（1000V除外），                 调节细度    5×10－5；     ?电压、电流输出度    ≤0.01%/60s（峰－峰值）；     ?电压调定值准确度    0.05%；       ?75mV输出（负载≥5Ω）准确度    0.1%；     ?电流调定值准确度    0.05%。 模拟量输出（选项）          ?电压量程   ±1、±5、±10V；     ?电流量程   ±1、±2.5、±5、±10、±20mA；     ?电压、电流准确度    0.05%。 测量下列电量时的准确度     ?正弦波下工频电压、电流、有功功率及电能    0.05%；     ?正弦波下工频交流无功功率及电能    0.1%；     ?（45～65Hz）    5×10－5；     ?电流对同名相电压的相位    0.05°；     ?变送器测量       直流电压    ±1、±5、±10、±20、1～5、2～10、1～3～5、2～6～10V    0.01%；       直流电流    ±1、±2.5、±5、±10、±20、4～20、4～12～20mA     0.01%；       纹 波    1%；       响应时间    40ms。

3.10　输出电压、电流、功率度：　≤±0.01%/2min

指示仪表检定台销售本校验台由程控三相校表源、直流源、三相采样式多功能表以及配有校表和的计算机组成。装置的技术指标符合行业的相关与检定规程。校表源输出、可靠、使用方便；表，功能齐全，一表多用。源表与计算机组成的检定，对于有相应电量输出信息的被校表能实现自动检定，并给出符合规程要求的检定报告。

指示仪表检定台销售主要功能及特点

2．1 可半自动或手动检验电力中各种工频电表（电压表、电流表、功率表、表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2电源部分可生成具有2～31次谐波的畸变波，谐波个数、、幅度以及谐波对基波的相位均可程控。

2．3功放的工作频带为40Hz～1KHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。

2．4由PC控制本装置进行自动或手动检验，并对结果进行处理和。

指示仪表检定台销售主要技术指标

3.1 交流输出电压、电流

·电压量程（V）

10、20、50、100、200、400、800；

·电流量程（A）

0.1、0.25、0.5、1、2.5、5、10、25、50、100；

·调节范围   0～120%(800V电压、100A电流量程105%除外)；

·调节细度   0.005%；

·输出电压、电流、功率度≤0.01%/60s（对应50A、100A为0.02%/60s）；

·每相电压大输出容量     50VA；

·每相电流大输出容量     100VA；

·正弦波输出时失真度       ≤0.3%；

3.2 输出相位

·电流对同名相电压移相     0.00°～359.99°；

·调节细度                 0.01°；

3.3 输出

·调节范围                 45～65Hz；

·调节细度                 0.001Hz；

·调定值准确度             0.01Hz；

3.4 畸变波输出

·谐波  2～31次；

·同时含有的谐波个数  0～30个；

·谐波幅度  总谐波的峰―峰值，应不大于以峰―峰值表示的基波额定值（即电压、电流量程）的50%；同时，包括基波在内的畸变波峰峰值应不大于以峰峰值表示的基波额定值的125%；

·各次谐波对基波移相（以基波正过零为参考相位）   0～360°；

3.5 三相相角对称度

·三相四线    相电压之间120°±0.2°；

·三相三线    UAB对UCB  滞后60°±0.2°；

3.6 直流输出电压（不包括辅助量程）

·量程  mV：100、300；

V： 1、3、10、30、100、300、600、1000；

3.7 直流输出电流（不包括辅助量程）

·量程uA： 10、30、100、300；

mA： 1、3、10、30、100、300；

A：  1、3、10、30；

3.8 直流输出容量    大30W；

3.9 直流输出调节范围和细度

·范围 0～120% ( 1000V电压、30A电流量程105%除外）；

·细度 0.002%；

3.10 直流输出准确度                 0.05%；

3.11 直流满量程输出的度         ≤±0.01% RG/1min；

3.12 纹波及噪声电压引起的误差       ≤±0.01% RG；

3.13 负载从空载到满载引起的误差     ≤±0.01% RG；

3.14 装置的准确度等级               0.05；

测量交流电压、电流的允许误差（5V≤U≤800V, 0.1A≤I≤100A）     0.05%；

测量有功功率、电能的允许误差（50V≤U≤430V, 0.25A≤I≤100A）   0.05%；

测量无功功率、电能的允许误差      0.1%；

相位测量误差                    ±0.05°；

功率因数测量误差                ±0.0002；

3.15 工作电源    单相220V±10%，50Hz±5%；

3.16 使用    温度20℃±10℃，相对湿度≤85%RH；

3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；
