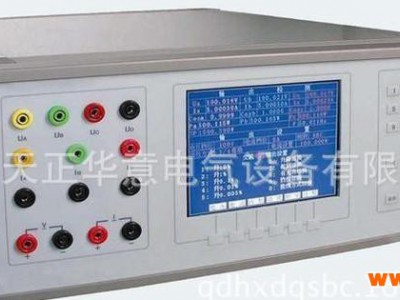

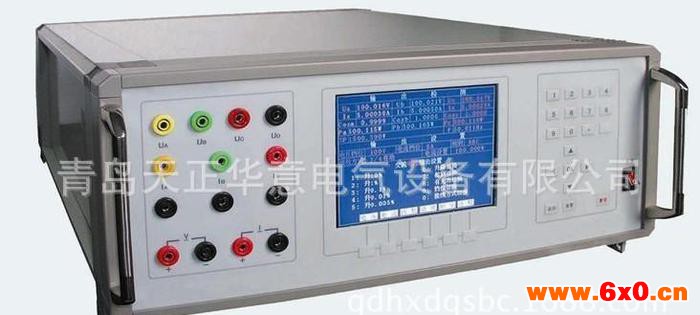

单相交直流指示仪表校验仪/交直流指示仪表校验装置



建议零售价	？？15800.00
产地	青岛
是否进口	否
加工定制	是
类型	便携式电能仪表
基本电流	5-100（A）
准确度等级	0.05
参比电压	1000（V）
电流倍率	50
显示方式	液晶屏
频率	50（Hz）
最大电流	100（A）
装箱数	1
订货号	222
最小包装数	1
规格	158
品牌	天正
型号	TH

联系人杨东照18669895723-13708956461

可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。4 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。6 可按电能表检测负荷点或自选点进行电能表校验。

技术参数：

交流电压量程　　50V、100V、200V、400V、800V 　 **大输出容量　20VA； 2 交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　**大输出容量　20VA； 3 交流电压、电流调节范围0～120% FS（800V量程0～105% FS），调节细度 5×10-5； 4 工频交流电压、电流准确度 0.05% FS； 5 有功功率（50V～400V）准确度 0.05% FS； 6 无功功率（50V～400V）准确度 0.1% FS； 7 电流对同名相电压的相位准确度　 0.050； 8 频　率　　调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5； 9 相　位　　调节范围0～359.990， 调节细度 0.010； 10 交流电压、电流输出波形失真度　　 ≤0.3%； 11 交流电压、电流及功率输出稳定度　 ≤0.01% FS /60s； 12 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）； 13 直流电压量程 75mV、75V、150V、300V、500V、1000V **大输出容量20W； 14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A **大输出容量20W； 15 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5； 16 直流电压、电流输出稳定度≤0.01% FS /60s（峰－峰值）； 17 直流电压调定值准确度　　　　　　 　0.05% FS； 18 直流电流调定值准确度　　　　　 　0.1% FS； 19 直流75mV输出（负载≥5Ω）准确度 0.1% FS； 20 电能表测量（50V～400V）综合误差 0.05% （脉冲输出：三相额定值=6Hz）； 21 工作电源　 单相220V±10%，　 50HZ±5%； 22 使用环境　 温度200C±100C，　相对湿度≤85%RH； 23 体积重量　 约460×430×185mm3，　20kg（豪华型机箱24kg）。

交直流仪表校验装置，是根据**标准和规程而设计的一种检定装置，不需要外配标准表，可对0.05级以下单、三相交/直流电压表、交/直流电流表和功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器和功率继电器等进行校验和检定。本仪器具有电能表校验功能。
◆本校验仪技术指标依据的标准
JJG307—88交流电能表检定规程
JJG597—89交流电能表检定装置规程

SD109—83电能检定装置检定规程

SD—11—83交流仪表检定装置检定装置检定方法

◆主要功能说明
数字调频、调相、调幅、智能化设计、操作由键盘控制；
电压、电流输出具有恒压、恒流特性，定频、定相功能；

多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；
直流输出与交流输出分开；

输出电压短路、输出电流开路具有自动保护功能，并有声光提示；
背光式液晶显示直观明了；

采用编程方式电表进行检验，直接显示误差并打印测试结果；
具有除电能表外的软件修正标准表功能。

◆主要技术参数

输出电压档：30V、100V、200V、400V、600V调节细度为0.01%，各档有20%余量；

输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01%，各档有 20%余量；
输出频率范围：45—65Hz，调节细度0.01Hz；
输出相位调节：0—360°，调节细度0.1°；

相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；
输出波形失真度：电压、电流波形失真度<0.5%；
直流电压与交流电压相同并增加直流75mv档；
直流电流与交流电流相同并增加直流1mA档；
输出直流电压、电流纹波为≤1%；
输出电压、电流、功率稳定度为0.02%/2（分钟）；
输出电压、电流表准确度0.1%；（电能表精度0.1%）。

输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；
供电电源：220V±10%、50Hz±1%线路无突变负载；

工作环境温度：-5℃—35℃、湿度为85%，无腐蚀性气体；
体积：长350×宽430×高190（mm）；
重量：25kg
