交直流指示仪表检定装置/交直流指示仪表校验仪



建议零售价	？？26000.00
产地	青岛
是否进口	否
加工定制	是
类型	电子式电能仪表
基本电流	100（A）
准确度等级	0.01-0-.05
参比电压	500（V）
电流倍率	120
显示方式	液晶
频率	50（Hz）
最大电流	100（A）
装箱数	1
订货号	555
最小包装数	1
物料编号	185
规格	158
品牌	天正
型号	TH

联系人杨东照18669895723-13708956461

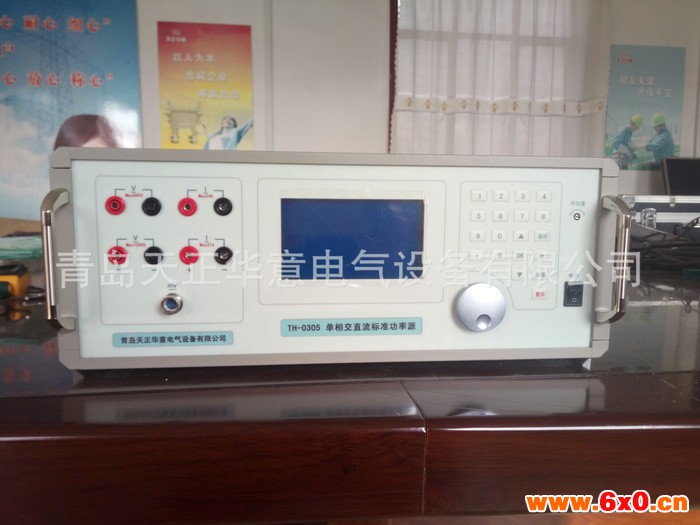

交直流仪表检定装置图是按照**检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关**标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表和功率表、功率因数表、频率表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置设有RS―232接口，能与计算机组成半自动检定系统。软件界面友好,功能丰富，包括检定、存储及查询功能。
装置采用240*128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点
2 主要功能及特点
2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、功率因数表、频率表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
2．3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。
3 主要技术指标
3．1 交流电压量程　　50V、100V、200V、400V、800V 　 **大输出容量　20VA；
3．2 交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 **大输出容量　20VA；
3．3 交流电压、电流调节范围0～120% FS（800V量程除外） 调节细度5×10－5；
3．4 工频交流电压、电流准确度 0.05 % FS；
3．5 工频有功功率准确度（50V～400V） 0.1% FS；
3．6 电流对同名相电压的相位准确度 0.1°；
3．7 频　率　　调节范围45～65HZ， 调节细度0.001HZ，调定值准确度5×10－5；
3．8 相 位 调节范围0～359.99°，调节细度0.01°；
3．9 交流电压、电流输出波形失真度　　 ≤0.3%；
3．10 交流电压、电流及功率输出稳定度　 ≤0.01% FS /60s；
3．11 谐波2～31次，幅度0～20%，各次谐波相位细度0.01°·N（N为谐波次数）；
3．12 直流电压量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　 **大输出容量20W；
3．13 直流电流量程　0.1A、0.3A、1A、3A、10A、30A **大输出容量20W；
3．14直流电压、电流调节范围0～110% FS（1000V、30A量程除外），调节细度5×10－5；
3．15直流电压、电流输出稳定度　 ≤0.01% FS /60s（峰－峰值）；
3．16 直流电压调定值准确度　　　0.05% FS；
3．17 直流电流调定值准确度　　　0.1% FS；
3．18 工作电源　 单相220V±10%，　50HZ±5%；
3．19 使用环境　 温度200C±100C，　相对湿度≤85%RH；
3．20 体积重量　 约440×360×160mm3，　12kg
