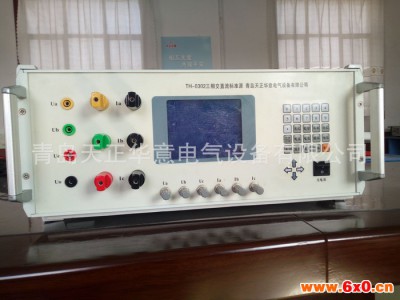

交流采样变送器仪表校验装置/交流采样变送器仪表检定装置



产地	青岛
是否进口	否
订货号	999
加工定制	是
类型	电参数测试仪
测量范围	仪器仪表
精确度	0.05
仪表尺寸	158（mm）
适用范围	电力
仪表重量	20（kg）
工作电源	220（V）
规格	185
品牌	天正
型号	TH-0301F

联系人杨东照18669895723-13708956461

产品概述

本产品是按照GB/T13729－92《远动终端通用技术条件》、DL/T630－1997《交流采样远动终端技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。

本装置模拟量输出和模拟量输入的量程，充分考虑了上述 GB/T13729－92、DL/T630－1997 和 JJG126－95规程中所有的优先和非优先采用值。

采用6.5英寸TFT彩色屏，显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。

主要功能及特点

1．可自动检验电力系统交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响

量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。

2．可半自动校验多种指示仪表（含指针式和数字式）。

3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4．在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/

频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置

实为一台融交流采样器、电测量变送器、交直流电表、电能表（选项）四大检测功能为一体的高精度、

高稳定度的标准装置。

5．设有 RS-232 接口。通过上位机软件，由 PC 控制本装置可进行自动或手动检验 ，并对结果进行处

理和管理。

6．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。

主要技术指标

工频交流输出

????电压量程 50(57.7)、100、200(220)、400(380)、800V， 每相最大输出容量 20VA；

????电流量程 0.5、1、2.5、5、10、20A 25A每相最大输出容量 20VA；

????电压、电流调节范围 0～120%（800V除外），

调节细度 5×10－5；

????电压、电流及功率输出稳定度 ≤0.01%/60s(峰－峰值）；

????电压、电流波形失真度 ≤0.3%；

????频率范围 45～65Hz，调节细度 0.001Hz；

????相位范围 0～359.99°，调节细度 0.01°；

???? 谐 波 2～31次，幅 度 0～20%，相位细度 0.01°????N（N为谐波次数）。

直流输出

????电压量程 75mV、75、150、300、500、1000V， 最大输出容量 20W；

????电流量程 0.5、1、2.5、5、10、20A ， 最大输出容量 20W；

????电压、电流调节范围 0～120%（1000V除外），

调节细度 5×10－5；

????电压、电流输出稳定度 ≤0.01%/60s（峰－峰值）；

????电压、电流调定值准确度 0.05%；　

????75mV输出（负载≥5Ω）准确度 0.1%。

模拟量输出（选项）

????电压量程 ±1、 ±5、 ±10V；

????电流量程 ±1、±2.5、±5、±10、±20mA；

????电压、电流准确度 0.05%。

测量下列电量时的准确度

????正弦波下工频电流电压、电流、有功功率及电能 0.05%；

????正弦波下工频交流无功功率及电能 0.1%；

????频率（45～65Hz） 5×10－5；

????电流对同名相电压的相位 0.05°；

????变送器测量

直流电压 ±1、±5、±10、±20 、1～5、2～10、1～3～5、2～6～10V 0.01%；

直流电流 ±1、±2.5、±5、±10、±20、4～20、4～12～20mA 0.01%；

纹 波 1%； 响应时间 40ms。

工作电源 单相 220V±10%，50Hz±5%。

使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。

体积重量 460×450×175mm3，约20 kg。

联系人杨东照18669895723-13708956461
