供应安铁（Antie）大宗化学品储运设备联合涂层设计、施工



喷涂效率	8～12m2/h
空气耗量	6～10m3/m
空气压力	0.6Mpa
品牌	安铁（Antie）
型号	金属涂层+封闭层

                钢制化学品储罐内壁防腐新技术-联合涂层防护

                                                          张志宇

                                        （南京化院金属表面工程应用中心210048）

摘 要：本文介绍了联合涂层技术的特点、施工工艺、施工标准、施工设备对质量的影响及施工质量的检测手段。



 关键词：储运 联合喷涂 质量 工艺 标准 检测 成本



1 问题的提出

目前，化学品的储运设备大都为两类：一类为要求较高的用不锈钢制造的设备，成本较高。另一类为要求较低的直接用碳钢制造，但此类设备的应用范围受到限制。因此，根据多年研究，我公司研制了一种钢制化学品储罐（船舶、槽车）内壁防腐新技术——联合涂层保护（耐蚀金属涂层+封闭层）。使得用碳钢制造的容器的应用范围得到扩大，使储运的成本得以大幅降低。

2.化学品的特性

腐蚀；

易燃、易爆；

有毒。

3. 耐蚀金属喷涂

  3.1 耐蚀金属喷涂种类

Zn---锌；

Al---铝；

ZnAl---锌铝合金；

不锈钢（304、316等）。

  3.2 金属喷涂工艺

   3.2.1  工艺

    喷砂除锈→金属喷涂→封孔(闭) →养护

   3.2.2  喷砂除锈
   3.2.2.1  喷砂除锈标准
    清洁度---ISO8501-1 无锈、 无油、无脂。
    粗糙度---ISO8503-1 保证涂层附着力 （粗糙度≥G3）。
    环境要求---ISO2063 表面温度≥露点＋3℃；
                       或相对湿度≤85%。

       3.2.2.2 喷砂主要设备及检测仪器对质量的影响

压缩机---螺杆空气压缩机 （压缩空气质量好）保证无油、清洁；

活塞空气压缩机 （压缩空气质量不好）难以保证无油。

水分离设备---冷冻干燥机（压缩空气质量好）保证无水；

油水分离器 （压缩空气质量不好）难以保证无水。

喷砂机—可移动负压自加料式喷砂机，具有效率高、轻便等特点。

测温仪器---露点仪（好） 可测环境温度、表面温度、露点和相对湿度，并具有报警功能；

干湿温度计—求相对湿度较困难。

清洁度---清洁度对比图。

粗糙度---粗糙度对比板。

    3.2.3   金属喷涂

      3.2.3.1 金属喷涂标准及指标

       ● 金属喷涂标准：ISO2063。

●指标：

环境要求: 表面温度≥露点＋3℃；

                   或相对湿度≤80%。

         附着力：≥5MP，或根据甲已双方协商的指标。

         涂层厚度：根据ISO100973环境要求选定或甲已双方协商的指标。

        3.2.3.2喷涂主要设备及检测仪器

压缩机---螺杆空气压缩机 （好）   保证无油、清洁、粗糙；

活塞空气压缩机 （不好 ）难以保证无油。

油水分离---冷冻干燥机 （好）    保证无水；

               油水分离器（不好）难以保证无油、无水。

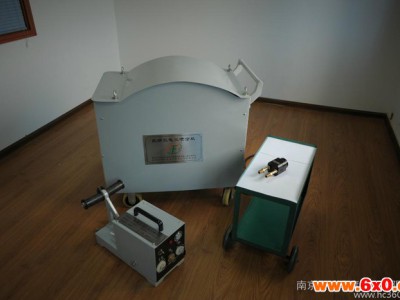

喷涂机---电弧喷涂机     （好）  效率高、附着力强、节能；

             火焰喷涂机     （不好）效率低、成本高。

电拉毛机

检测仪器---露点仪

涂层测厚仪

附着力拉伸仪

   3.2.4  封孔(闭)

    3.2.4.1封孔(闭)剂选择

    封孔(闭)剂选择主要根据满足介质的物化特性和施工要求。

      3.2.4.2封孔(闭)施工

封孔(闭)剂施工方法：刷涂、滚涂、有气喷涂及高压无气喷涂等。

封孔(闭)剂施工标准：ISO12944。

4. 金属喷涂特点

  4.1 经济性好

   以5000m3 储罐为例,设壁厚10mm,用料≈150吨，经济性比较见表1。

表1                                            5000m3储罐经济性比较

    方           案                                  造价(万元)

    碳钢罐                                             ～90

    304不锈钢罐　　　　                         ～ 450(30000元/吨)

    316不锈钢罐 　　　　                        ～ 750(50000元/吨)

    碳钢罐＋喷铝/锌铝合金  　                   ～ 90＋50=140

          (仅为304不锈钢罐的31%,316不锈钢罐的19 % )

    碳钢罐＋喷316L不锈钢　                 ～ 90＋70=160

          (仅为304不锈钢罐的36%,316不锈钢罐的21 %)



  4.2  寿命长

   金属喷涂储罐使用寿命为8～20年。

  4.3 储存品种多

甲醇、乙醇、乙二醇等醇类

30～50%NaOH（液碱）

多数酯类

多数醚类

多数酮类

苯类

多数醛类

油品等

  4.4  修复费用低

    可实行局部修复

    可及时地进行修复

    修复费用低

  4.5 碳钢罐可重复喷涂

  4.6  可现场施工

5 该技术工程业绩

  自2000年以来，我公司已利用该技术处理了百余台，近30000m3储罐（船舶、槽车）的内壁防腐。具有代表性的工程实例见表2。



表2                                                          典型工程实例

  建  设  单  位                    规格（M3）/台数         介 质                 喷涂工艺                         施工时间

扬州惠通万福化纤公司            1000/3                   乙二醇              喷铝+封闭层                        2000

安徽皖维集团聚脂分厂            2000/2                   乙二醇              喷铝+封闭层                        2001

江苏扬农化工集团                  250/2                    对邻硝               喷不锈钢+封闭层                  2002

上海成运货运公司                  300/1（船舱）        乙二醇               喷不锈钢+封闭层                  2003

张家港长江国际                     4000/2                  乙二醇                喷铝+封闭层                        2003

江苏扬农                              600/1                    液碱                  喷不锈钢+封闭层                  2003

常州江盛储运公司                  2500/2                  苯酚                  喷不锈钢+封闭层                  2003

佛山鸿华公司                       1000/4                   乙二醇              喷铝锌+封闭层                      2003

宁波大众化纤                        2500/2                  乙二醇               喷铝锌+封闭                        2004

舟山天力公司                       2500/2                   乙二醇              喷锌铝合金+封闭层                2004

青岛明洋公司                       3000/15                  液碱等              喷不锈钢+封闭层                   2004～08

青岛明洋公司                        2500/1                   苯酚                喷不锈钢+封闭层                   2004

江苏梅兰集团                       5000/2                    液碱                喷316L+封闭层                     2007

VESTAS                              风电设备                 海洋大气           喷锌铝合金＋封闭层              2006～至今

常州华海船务有限公司           3700/2（船舱）       环氧乙烷等        喷铝                                   2010



6．结论

 （1）联合涂层用于化学品储罐（船舶、槽车等）内壁防腐，技术上是成熟的。

（2）联合涂层用于化学品储罐（船舶、槽车等）内壁防腐，经济上是实惠的。

  因此。联合涂层用于化学品储罐（船舶、槽车等）内壁防腐，具有强大的经济和社会效益
