点击图片查看原图产品价格800.00元/个
最小起订量：1 个可售数量：5210 个
| 加工定制 | 是 |
|---|---|
| 类型 | 管道阻火器 |
| 材质 | 碳钢/不锈钢 |
| 口径 | 20-500（mm） |
| 品牌 | 上海 |
| 型号 | ZHQ-1 |

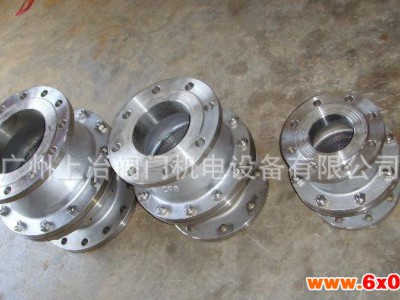

HGS07-203砾石管道阻火器
概述
砾石阻火器，是国内沿用金属砾石网型阻火器，经北京设计院部门按照中华人民共和国**标准GB5908-86标准进行设计生产。
砾石阻火器是中国石化、医疗两大设计院**研究成果。
结构特点
结构合理、重量轻、耐腐蚀、易检修、安装方便，阻火器芯子采用砾石网及砾石丸，耐腐蚀，易清洁，防爆性能合格，连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。
适用范围
HGS07-203型阻火器，适用于管道、闪点低于28℃甲类化学、药品、酒精、食品等，闪点低于60℃食用油。
连接尺寸
| 型 号 | 公称直径DN | 结构尺寸 | ||
| D*S | H | h | ||
| HGS07-203-01-1-1 | 15 | 57*3.5 | 280 | 145 |
| HGS07-203-02-1-2 | 20 | 57*3.5 | 280 | 145 |
| HGS07-203-03-1-2 | 25 | 89*4 | 315 | 180 |
| HGS07-203-04-1-2 | 32 | 89*4 | 315 | 180 |
| HGS07-203-05-1-2 | 40 | 108*4 | 370 | 215 |
| HGS07-203-06-1-2 | 50 | 133*4.5 | 405 | 250 |
| HGS07-203-07-2-2 | 65 | 159*5 | 460 | 300 |
| HGS07-203-08-2-2 | 80 | 159*5 | 485 | 315 |
| HGS07-203-09-2-2 | 100 | 194*5 | 501 | 340 |
| HGS07-203-11 | 125 | 219*7 | 555 | 365 |
| HGS07-203-15 | 150 | 273*7 | 565 | 385 |
| HGS07-203-20 | 200 | 325*10 | 600 | 405 |
| HGS07-203-25 | 250 | 377*10 | 620 | 420 |
