厂家定制玻璃钢管道frp高压化工管道带法兰管道连接弯头现场制作



产地	河北省衡水市枣强县
是否进口	否
加工定制	是
材质	玻璃纤维
阻燃性	良好
耐温	80°（℃）
耐压	80（KV）
颜色	玻璃钢本色或者客户要求
产品认证	ISO9001
品牌	鑱氱煶
型号	DN50-DN300

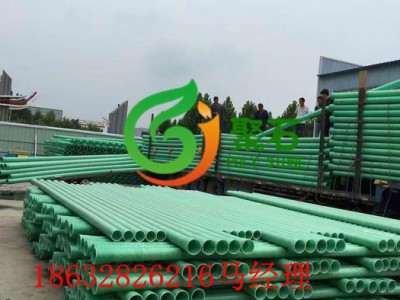

玻璃钢电缆保护管，是一种新型的复合材料管,它以树脂为基体和玻璃纤维为增强材料复合而成, 与不饱和树脂粘结成型并能与现代电缆工程建设相配套的优质电缆保护用导管产品。抗压力强、重量轻、内壁光滑，摩擦系数小，在穿用电缆时轻松，不损伤电缆。搬、运要比金属钢管和水泥管轻松、方便。施工安装简便，既省事又省力。耐腐蚀性能强、绝缘、非磁性、耐酸、耐碱、阻燃型、抗静电。望去弹性模量好，完全解决了金属钢管易腐烂、无扭曲弹性的特点，同时也克服了塑管易老化、抗冲击力差的不足。耐水性能好，可在潮湿或水中长期使用不变质。由于玻璃钢的特定性能，该玻璃钢管使用寿命在50年以上。施工方便，在抢修特定工程时，效率尤为突出，是电力电缆工程、通信电缆市政工程及道路地下敷设电缆最为理想的保护装置,电缆过河、过桥使用最为适宜、轻便。

产品适用范围：

　玻璃钢电缆保护管可满足用户的各种特定要求，可以应用于淤泥质软土地工区、湿陷性黄土地区、湖泊海淀地区以及存在高深度化学腐蚀性介质地区等多种场地区域。采用配套的专用管枕组合，可组成多层多列的多管道排管方式。电缆过桥、过河等特殊环境进时作保护管。

典型的应用领域：

（1） 城市电网建设和改造工程。

（2） 城市市政改造工程。

（3） 民航机场工程建设。

（4） 工业园区、小区工程建设。

（5） 交通路桥工程建设。

产品功能特性

◎强度高，用于行车道下直埋，无需加混疑土保护层，能加快工程施工进度。

◎韧性好，能抵抗外界重压和基础沉降所引起的破坏。

◎电绝缘、阻燃、耐热性能好，可在130度高温长期使用而不变形。

◎耐腐蚀，使用寿命长，可以耐酸、碱、盐及有机溶剂等各种腐蚀性介质的侵蚀，其使用寿命可达50年。

◎内壁光滑，不刮伤电缆。橡胶密封圈承插接头，方便安装连接，并适应热胀冷缩。

◎比重小，质量轻，一人即可抬动，两人便可实施安装，能大大缩短施工周期，降低安装费用，同时避免道路开挖暴露时间长，影响城市交通秩序等问题。

◎ 无电腐蚀，非磁性。不象钢管等磁性材料，产生电涡流后，促使电缆发热损坏。

◎适用范围广：玻璃钢电缆保护管适用电缆埋地敷设时作保护管用，也使用于电缆过桥、过河等高要求场合。采用配套的专业管枕组合，可组成多层多列的多导管排管方式。

产品技术指标　

项目	数值	测试方法
弯曲强度（Mpa）	≥135	GB/T1449-2005
拉伸强度（Mpa）	≥120	GB/T1447-2005
管径向变化率10%时的管刚度（Mpa）	≥5.0	GB/T5352-2005
浸水后弯曲强度保留率（%）	≥80	GB/T10703-1989
弯曲负载热变形温度（°C）	≥130	GB/T1634.2-2004
巴氏硬度	≥35	GB/T3854-2005
氧指数（%）	≥26	GB/T8924-2005
滑动摩擦系数	≤0.34	GB/T3960-1983
热阻系数（°C）M/W	≤4.8	GB/T3139-2005

连接方式
双“O”型密封圈承插连接、单“O”型密封圈承插连接、对接及承插粘接、法兰连接等
产品检验标准
制作及验收执行AWWA-C950、JC/T838-1998
及CJ/T3079－1998标准
主要应用领域
（1）饮用水输送管

（2）污水收集及输送管道、中水回用

（3）市政给排水管道

（4）海水输送管及其它各种埋地管道等

管道安装原则

管道安装顺序本着分片区、分系统，先大直径后小直径，先下层后上层，先难后易，先上管廊后连设备，与机器相连接的管道原则上是从里向外配，以减少焊接应力对机器安装精度的影响，室内与室外管线的碰口应留在室外。玻璃钢夹砂管道的连接一般采用承插双“O”型圈密封，这种连接方式对管内的正、负压都有效。根据不同的工况条件，也可采用单密封、承插粘接、对接粘接、及法兰连接等形式。

一、管道安装要求

1、管道在安装前应对设备管口、预埋件、预留孔洞、钢结构等涉及管道安装的内容进行复核。

2、管道的坡度应按图纸的要求进行调整，调整方法可以利用支座达到坡度要求，焊缝应设置在便于检修、观察的地方。

3、与传动设备连接的管道，安装前内部要处理干净，焊接固定管口一般应远离设备，以避免焊接产生应力对传动设备安装精度的影响。

4、管道与机器连接前，应防止强力相对，在自由状态下检查法兰的平行度和同轴度。

5、安全阀应垂直安装，在投入试运行时，要及时调校安全阀。安全阀的最终调校在系统上进行，开启和回座压力要符合设计文件的规定。

6、阀门安装前，按设计文件核对其型号，并按介质流向确定其安装方向。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；如以焊接方式安装时，阀门不得关闭。

安装与施工：

1.管道搬运

FRP复合玻璃钢电缆保护管的装卸必须采用人工扛抬的方法，切忌随意从车上抛扔，以免损坏承插口。

2.电缆沟的开挖

电缆沟的开挖宽度及深度应根据需埋设保护管层数和列数来决定，其管顶离地面不得小于500mm。

3.沟底的基础处理

地下导管一般要承受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。因此对沟的基础处理应予以高度重视，不良的基础将会引起导管的z字形移位及局部应力集中，使电缆的安全遭受威胁。

对一般土壤的地段：只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。

对部分土壤层较差的地段为预防导致管枕的不均匀深陷，应在这些地段管枕下垫上混凝土垫板，在沟底同样需要敷设50-100mm的黄沙或混凝土垫层并加以压实整平。

电缆保护管的规格及外形尺寸表:

规格（内径/壁厚）	内径D	壁厚T	承口长度S	插口外径D1	承口内径D2	承口外径D3	单管长度L
B-50*3	50	3	80	56	68	72	4000
B-50*5	50	5	80	60	68	78	4000
B-80*3	80	3	80	86	98	105	4000-6000
B-80*5	80	5	80	90	98	108	4000-6000
B-100*3	100	3	80	107	98	125	4000-6000
B-100*5	100	5	80	110	118	128	4000-6000
B-100*8	100	8	80	116	124	140	4000-6000
B-125*3	125	3	100	132	143	150	4000-6000
B-125*5	125	5	100	135	143	153	4000-6000
B-125*8	125	8	100	139	143	159	4000-6000
B-150*3	150	3	100	156	164	170	4000-6000
B-150*5	150	5	100	160	168	178	4000-6000
B-150*8	150	8	100	166	174	190	4000-6000
B-175*3	175	3	100	176	190	209	4000-6000
B-175*5	175	5	100	179	196	215	4000-6000
B-175*8	175	8	100	185	202	215	4000-6000
B-200*10	200	10	120	220	228	248	4000-6000
B-200*12	200	12	120	224	232	256	4000-6000

本厂现有8条全自动微机缠绕生产流水线，可承揽大数额的产品加工订单。真诚恭候各位朋友光临我厂参观考察。

使用寿命长综合效益好

据实验室的模拟试验表明:玻璃钢管道寿命可长达50年以上。综合效益是指由建设投资，安装维修费用，使用寿命，节能节钢等多种因素形成的长期性，玻璃钢管道的综合效益是可取的，特别是管径越大，其成本越低。当进一步考虑埋入地下的管道使用寿命较长，又无需年年检修，综合效益好。

使用寿命长综合效益好

据实验室的模拟试验表明:玻璃钢管道寿命可长达50年以上。综合效益是指由建设投资，安装维修费用，使用寿命，节能节钢等多种因素形成的长期性，玻璃钢管道的综合效益是可取的，特别是管径越大，其成本越低。当进一步考虑埋入地下的管道使用寿命较长，又无需年年检修，综合效益好。

河北聚石有限公司是玻璃钢冷却塔、玻璃钢脱硫塔、玻璃钢净化塔、酸雾净化塔、酸雾吸收塔、玻璃钢罐、玻璃钢化粪池、玻璃钢格栅、玻璃钢电缆管、玻璃钢通风管道、玻璃钢防腐、玻璃钢电缆桥架、玻璃钢水箱、玻璃钢风机、空调末端产品等产品专业生产加工的公司，拥有完整、科学的质量管理体系。河北有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
