气流方向	引风机
材质	玻璃钢
风机压力	中压风机
电压	380
类型	罗茨风机
性能	防腐风机
用途	管道风机
品牌	鑱氱煶
型号	BF4-72-6C-15kw

普通型BF4-72型，温度70℃，高温型RBF4-72型，温度110℃，防爆型BBF4-72型适用要求防腐蚀和防爆。

BF4-72型玻璃钢离心风机由上海机电设计院设计，我厂制造。材质为聚酯玻璃钢。他具有重量轻，比强度高、耐腐蚀、性能好、不易老化，噪声低等特点。是一种较为理想的新型防腐风机，风机性能均由计量局按国家标准，经风洞测试，数据可靠，于1986年9月通过产品鉴定，玻璃钢离心风机适用于排送一定浓度的腐蚀性气体，广泛用于化工、电镀、制药、风机的叶轮、外壳、全玻璃钢都异形词成型，A式为叶轮和电机直联，C式为三角皮带传动。风机出口位置，以外壳的出风口角度表示，出风口有0℃,90℃,180℃在订货时需要注明出风口角度，右旋或左旋。

机号	转速(转/分)	全压(Pa)	风量(m3/h)	配用电动机		重量(kg)
				型号	功率
3A	2900	1117-745	1436-2506	Y802-2	1.1	55
	1450	303-166	669-1350	Y80-4	0.55	55
3.6A	2900	1695-1029	3193-5574	Y1002-4	3	95
	1450	460-264	1566-2956	Y802-4	0.75	70
4A	2900	1881-1147	3560-6193	Y112M-2	4	118
	1450	210-294	1739-3285	Y802-4	0.75	72
4.5A	2900	2489-1646	5460-9440	Y132S-2	7.5	145
	1450	657-392	2700-4960	Y90S-4	1.1	95
5A	2900	2891-1186	6617-14815	Y160M2-2	15	195
	1450	804-480	4096-6952	Y100L-4	2.2	110
6A	1450	1205-696	6291-14124	Y132S-4	4	165
	960	421-265	5451-9032	YB100L2-6	1.5	140
6C	1800	1760-1116	8288-16576	YB2M-4	7.5	205
	1600	1372-980	7580-13800	Y132M-4	5.5	185
	1250	824-519	5755-11518	Y180M-4	3	170
8A	960	921-568	10781-19617	Y132M-6	5.5	290
8C	1600	2470-1803	17920-32580	Y180M-2	22	420
	1400	2032-1490	15826-29344	Y180M-4	11	380
	1250	1411-784	12087-23474	Y132M-4	7.5	340
	1120	1137-627	10830-20764	Y132S-4	5.5	320
10C	1250	1940-1186	23015-39283	Y200L-4	30	540
	1120	1558-951	20622-35167	Y180L-4	22	500
	1000	1245-765	18467-31426	Y160L-2	15	440
	900	1000-617	15170-28284	Y160M-4	11	410
12C	900	1767-1399	43375-60712	Y225S-4	37	500
	800	1395-1104	38556-53966	Y180M-4	22	440
	710	1097-869	34218-47895	Y160M-4	18.5	410

玻璃钢离心风机：

F4-72-(A)型玻璃钢离心通风机是参照金属4-72型通风机性参数而采用玻璃钢复合材质制作而成，该系列风机可输送含酸碱成分及化学成分的腐蚀性气体，所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100％.该系列风机具有强度高、重量轻、不易老化、耐腐蚀性能良好、噪音低、运转平稳等特点，是一种较为理想的通用型防腐风机。该系列风机广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。

BF4-72型玻璃钢防爆离心通风机是根据客户的使用条件配置EXdI或EXdII类A、B等级防爆隔离型电机制作而成.可输送含有甲烷、乙烷、丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸、煤油、汽油、呋喃等易燃、易爆挥发性气体。其性能参数和安装尺寸与F4-72型玻璃钢离心通风机一致。

BF4-72(C式)型玻璃钢离心通风机是叶轮采用水冷座或油冷座经角带与电机传动。其好处是减少腐蚀电机、减速、降低电机负荷等作用，从而增加风机使用寿命。

公司可以为用户加工制作F4-72,离心风机整体和零部件欢迎来电咨询.

玻璃钢风机介绍：

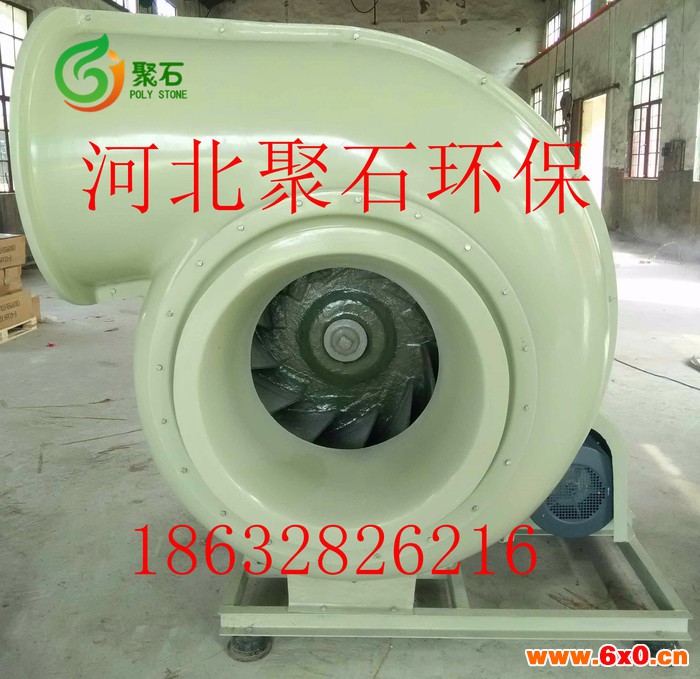

BF4-72型玻璃钢离心通风机

F4-72型系列风机是按国家标准制作的新型耐腐蚀离、式通风机，是以优质碳素饭为骨架以特定工艺加工的聚脂玻璃钢进行复合制作.它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度，该风机使用范围厂、噪声低运转平稳，是目前国内较力理想的耐腐蚀风机。

F4-72型离心通风机适用于排送温度不超过80C的腐蚀性气体，可用作一般工厂及建筑物通风换气，特别适用及各种形式的废气净化塔配套使用。是净化塔理想的辅机设备。

风机型号代码含义：

4————————风机在最高效率点时的全压系数乘10倍的化整数

72———————风机在最高效率点时的比转数

No

8————————风机机号,叶轮直径800毫米

C———————风机传动方式

风机结构：

风机由叶轮、机壳、进风口.支架等组成。No6C以上配传动机构。A式为叶轮和电机直接传动，C式为皮带传动，D式为联轴器传动。配用国严Y系列电机。传动方式也可按用户要求特殊制作。

1.叶轮为机翼型后倾式，用用优质钢板作为骨架.经特殊处理后按特定工艺制作玻璃钢防腐层。强度高，空气动力性能好,经二次动平衡精度达63级，整体运转平稳。

②机壳以玻璃钢制作的蜗壳型结垢。内表面平滑,阻力小；进风口为玻璃钢制作的整体收敛式,经精加工后用螺钉固定在机壳入口侧,精确度高,能使气体顺利进入叶轮,流动阻力小。

③传动组：A式、C式、D式三种传动万式的风机，主轴均以优质钢制成，和腐蚀气体接触处有特殊的防护层，结构简单，维护方便。

4.支架由Q235A钢焊接而成为满足用户的特殊要求，厂方除按标准安装图制作外，也可按用户特殊要求加工制作。

风机形式

风机有顺转和逆转两种形式，从电机一端正视叶轮，顺时针方向旋转为右转风机，逆时针方向旋转为左转风机，风机的出风口位置以机壳的出风口角度表示。本风机出风口角度为0°. 45°, 90°. 135°, 180°等，在订货时需注明出风口角度，无特殊要求，一般均以90°出厂。

风机的性能与选择

风机性能以风机的流量、全压、主轴转速、轴功率等参数表示。

风机的出厂检验性能是在所需流量时，全压值的偏差不超过设计值的士50%，效率值的偏差不低于5%。

性能中按气体温度t2=20℃，大气压力Pa=760mmHg，相对湿度Φ=50%，气体的比重按r=1.2kg/m3时的介质计算。

如风机使用条件与第二项不符时，性能应按下列公式进行换算;

风机的安装调整和试运转

风机安装时,应先检查个零件连接是否牢固，转动是否灵活等,并要检查机壳内有无杂物。风机与基础结合面、进风口风管连接时,应调整自然吻合，不得强行连接，绝不允许风管的重量加在机壳上，以免机壳变形影响正常运转。风机进出口风管应用软管连接，并主意风机的水平位置。

安装后试拨叶轮活传动组，检查是否灵活，发现不妥之处应及时调整。

安装完毕，各部位正常后才能进行试运转。试运转过程中要严格控制电流，不能超过额定值。为防止电机过载而烧毁，在风机启运和试运转时,必须在无荷载的情况下进行。如情况良好,逐步将阀门开启到规定工况为止。

性能与选用表

4-72-No2.8A

转数 R/min	序号	全压 （pa）	风量 M3/h	电动机		地脚螺栓 （4套）
				型号	功率kw
2900	1	994	1131	Y90S-2 （B35）	1.5	M8x220
	2	966	1310
	3	933	1480
	4	887	1659
	5	835	1828
	6	770	20074
	7	702	2177
	8	606	2356

4-72-NO3.2A

转数 R/min	序号	全压 （pa）	风量 M3/h	电动机		地脚螺栓 （4套）
				型号	功率kw
2900	1	1300	1688	Y90L-2 （B35）	2.2	M8x220
	2	1263	1955
	3	1220	2209
	4	1160	2476
	5	1091	2729
	6	1006	2996
	7	918	3250
	8	792	3517
1450	1	324	844	Y90S-4 （B35）	1.1	M8x220
	2	315	978
	3	304	1104
	4	289	1238
	5	272	1365
	6	251	1498
	7	229	1625
	8	198	1758

使用及维护注意事项：

00001. 经常主意风机的振动情况，如有不正常噪声应立即停机检查。00002. 定期检查风机内部，发现叶轮和机壳内有积灰、污垢等杂质，应及时清楚。00003. 经常检查电机及传动装置的润滑情况，定期更换润滑油。

订货主意事项：

00001. 风机型号00002. 风机转数00003. 风机全压00004. 风机流量00005. 风机出口方向00006. 叶轮旋转方向00007. 输送气体介质、温度等00008. 如是防暴通风系统，订货时注明防暴风机

风机故障及产生原因：

故障	原因
风机震动剧烈	00001. 风机与电机不同心00002. 机壳或进风口与叶轮有摩擦00003. 基础不牢固00004. 进出口风管安装不良、产生共振00005. 叶片有积灰，污垢，叶片磨损、叶轮变形或轴弯曲使转子不平衡00006. 叶轮防腐层损坏，引起不平衡
轴承温度过高	00001. 轴承箱震动剧烈00002. 润滑脂不良或有杂质或填充量不当00003. 轴承箱、座连接螺栓紧力过大或过小00004. 轴与轴承安装不当、前后两轴承不同心00005. 滚动轴承损坏或轴变形
