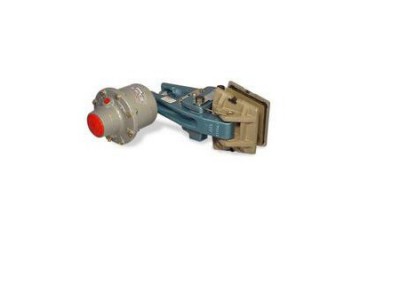

Twiflex MR系列 盘式制动器系统

产品价格1.00元/个

最小起订量:可售数量:1000 个

用手机扫描二维码直达商品手机版
手机查看详情
产品类型:
盘式制动器系统
产品认证:
其它
发货时限:
自买家付款之日起 3 天内发货
所在地区:
上海
有效期至:
长期有效
最后更新:
2019-11-15 12:39
浏览次数:
916

企业信息

所在地区:上海

会员级别:普通会员

企业类型:有限责任公司 (贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

朗米自动化设备(上海)有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

产品类型 盘式制动器系统
产品认证 其它
额定电压 0
售后服务 一年保修
品牌 Twiflex
型号 MR系列

Twiflex盘式制动器系统


Twiflex是全球??的创新制动解决方案,旨在提供多年的可靠性能。

Twiflex成立于1946年,专业为工业应用设计、制造和提供先进的制动技术。Twiflex提供了世界上最大范围的气动、液压和机械应用的工业盘式制动器卡钳,以及全系列的推进器、盘式制动器系统、柔性联轴器和轴离合器联轴器。


盘式刹车系统

Twiflex提供了世界上最大范围的工业盘式制动器卡钳。弹簧应用单元可以气动、液压或电动(取决于卡钳设计)收缩,而大多数直接作用制动器都有某种形式的正向收缩装置。

配件

Twiflex完整的制动组件

完成制动包

Twiflex直接作用制动卡钳

直接作用卡钳制动器

Twiflex盘式制动器弹簧采用卡钳

弹簧采用卡钳制动器

GMR系列盘式制动器钳| Twiflex



Twiflex GMR和GMR40系列盘式制动器卡钳分别适用于25.4mm和40mm厚的盘式制动器卡钳。最小阀瓣直径为610mm。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。如果卡尺安装角度大于10°从水平,或在垂直轴应用,它应该配备一个倾斜安装套件。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

气动操作使用干燥、过滤和非润滑压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

在图所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.06m。

Twiflex GMX系列盘式制动器卡钳类似于MX系列,但提供更大的垫区。GMX25、GMX30和GMX40分别适用于25.4mm、30mm和40mm厚的光盘。SGMX卡尺仅适用于盘25.4mmthink。最小阀瓣直径为610mm。



GMX/SGMX卡钳可与任何Twiflex系列推力器一起使用,并具有??链接机构,以确保衬垫磨损均匀。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。如果卡尺安装角度大于10°从水平,或在垂直轴应用,它应该配备一个倾斜安装套件或平衡链接。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

气动操作使用干燥、过滤和非润滑压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

在图所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.06m。


MR系列盘式制动器钳| Twiflex

Twiflex MR系列盘式制动器卡钳适用于12.7mm或25.4mm厚的盘式制动器卡钳。最小阀瓣直径为250mm。MR2的最小阀瓣直径为460毫米。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。如果卡尺安装角度大于10°从水平,或在垂直轴应用,它应该配备一个平衡链接。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

气动操作使用干燥、过滤和非润滑压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

在图所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.03m。

(有效盘半径=实际盘半径(ft) - 0.09 ft)


MS系列盘式制动器卡钳| Twiflex

Twiflex MS系列盘式制动器卡钳适用于盘厚12.7mm的盘式制动器卡钳。最小阀瓣直径为250mm。

通常情况下,每个阀瓣使用一个或两个卡钳,水平安装(即在3点或9点位置),以防止由于推力器的自重摩擦一个刹车片。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

气动操作使用干燥、过滤和非润滑压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

在图所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.03m。


MX系列盘式制动器卡钳| Twiflex

Twiflex MX13、MX25、MX30、MX40系列盘式制动器卡钳适用于12.7mm、25.4mm、30mm、40mm厚的盘式制动器卡钳。SMX卡尺仅适用于12.7毫米厚的阀瓣。最小阀瓣直径为300mm。

MX/SMX卡钳可与任何Twiflex系列推力器一起使用,并具有??链接机构,以确保衬垫磨损均匀。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。如果卡尺安装角度大于10°从水平,或在垂直轴应用,它应该配备一个倾斜安装套件或平衡链接。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

气动操作使用干燥、过滤和非润滑压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

在图所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.033m。




T20系列盘式制动卡钳| Twiflex

 标准的Twiflex T20盘式制动器卡钳是分体式卡钳设计,适用于最小阀瓣厚度为12.7毫米。可选的是,卡钳可以以修改后的形式提供,用于最小阀瓣厚度为8mm的使用。通常刹车是侧面安装的,但是,如果使用厚度大于20mm的阀瓣,这种分离设计允许模块安装在与刹车盘厚度相同的中央安装板的每一侧。最小阀瓣直径为300mm。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。制动器可以安装在阀瓣周围的任何角度。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

在图上所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。有效盘半径=实际盘半径(m) - 0.032m。



T40液压制动卡钳| Twiflex

Twiflex T40盘式制动器卡钳是分体式卡钳设计,适用于最小阀瓣厚度为20mm的使用。模块安装在与制动盘厚度相同的中央安装板的每一侧。最小阀瓣直径为300mm。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。制动器可以安装在阀瓣周围的任何角度。Twiflex提供一系列刹车盘。

图中所示的额定值是基于具有公称摩擦系数的全层和条件刹车片。

μ= 0.4。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.045m。


VMH系列| Twiflex

Twiflex VMH2盘式制动器卡钳由两个模块组成,它们用螺栓固定在一个比制动盘厚12毫米的中央安装板上。最小阀瓣厚度为38毫米,最小阀瓣直径为1500毫米,除实际限制外没有最大值。

通常每个阀瓣使用一个或两个卡钳,定位在周边的任何角度,但是卡钳的数量可能会随着阀瓣的大小而增加。

在图上所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4.Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.155m。



VKSD盘式制动器卡钳

Twiflex VKSD盘式制动器卡钳由两半或弹簧模块组成,适用于最小阀瓣厚度为20mm的使用。模块安装在比制动盘厚12毫米的中央安装板的每一侧。最小阀瓣直径为1000mm。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。Twiflex提供一系列刹车盘。

通过组合不同的弹簧、垫片和气隙设置,可以获得制动力额定值。弹簧疲劳寿命是卡尺额定值的函数。

表中所示的额定值是根据额定摩擦系数_ = 0.4的全层和条件刹车片计算的。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.095m。

VKSD-FL盘式制动器卡钳

Twiflex VKSD-FL盘式制动器卡钳由一个弹簧模块组成,构成该浮动单元的“活动”侧,可用于空间有限的地方或容纳±6mm轴向盘式浮动。

通过组合不同的弹簧、垫片和气隙设置,可以获得制动力额定值。弹簧疲劳寿命是卡尺额定值的函数。

表中所示的额定值是根据额定摩擦系数_ = 0.4的全层和条件刹车片计算的。Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.095m。



T2系列盘式制动卡钳| Twiflex

Twiflex T2盘式制动器卡钳是分体式卡钳设计,适用于最小阀瓣厚度为5毫米。模块安装在与制动盘厚度相同的中央安装板的每一侧。最小阀瓣直径为120毫米。另一种选择是,刹车可以侧面安装一个间距等于两半之间的阀瓣厚度。

对于气动操作,使用干燥和过滤的压缩空气。气动制动器需要一个控制阀,手动或气动或电信号操纵。

通常每个阀瓣使用一个或两个卡钳,但是卡钳的数量可能会随着阀瓣的大小而增加。刹车可以安装在盘周围的任何角度,但理想情况下应该水平安装(即在3点或9点位置)。从Twiflex可以获得一系列制动盘(参见阀瓣和毂总成)。

在图上所示的评级是基于完全层状与名义和条件刹车片摩擦系数μ= 0.4.Twiflex盘式制动器必须使用无石棉的Twiflex刹车片。

有效盘半径=实际盘半径(m) - 0.019 m。
