十字焊接操作架 焊接辅机



产地	江苏
输入电压	380V
种类	自动焊接十字操作机
重量	30kg
品牌	爱阁宝
型号	LH5060
立柱有效行程	20mm
横梁有效行程	15mm

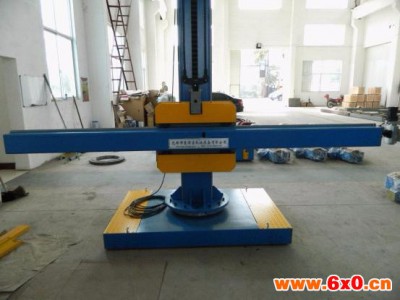

无锡爱阁宝焊接操作架

本焊接操作机是和自动焊机配套组合而成的“自动焊接机械设备”。它可与焊接滚轮架配套,广泛地应用于锅炉,压力容器,石油,化工,机械等制造行业中锅筒汽包及其它圆筒形构件的内外纵缝和环缝的焊接。该机结构先进,功能齐全,操作方便,对提高焊接质量起了可靠的保证作用。

该焊接操作架主要有行走台车,立柱,横臂,机头,升降机构,回转机构,控制箱等组成。立柱为长方形梁,双轨式,固定于台车上面。台车一侧为摆线针轮减速机传动装置,通过链条,走轮带动台车行走;立柱顶端为横臂升降机构,由电机带动蜗轮蜗杆减速器及链轮链条(LH-6型为丝杆传动),链条一端连接横臂导向装置,另一端固定在立柱内的平衡铁上,使横臂保持平衡。横臂导向座上下,左右装有八组滑轮座,滑轮座采用偏心轴结构;其作用是保证横臂水平伸缩和在立柱上上下升降时的灵活性和稳定性。立柱与台车之间联接为一回转支承,使立柱可作± 1800回转;横臂伸缩**节采用交流无级调速控制,可根据需要调节所需焊接速度,焊接筒体的纵缝。自动焊机头装夹在横梁前端,机头可作上下,左右电动微调。电器控制箱用于控制电源开启,停止,台车进退,横臂升降,伸缩,立柱回转。 为方便操作,从控制箱中接出一远控盒,该操作盒上装有横臂调速电位器,横臂升降开关,横臂伸缩开关,台车进退开关,立柱回转开关。焊机的控制箱可放在电器控制箱上。
