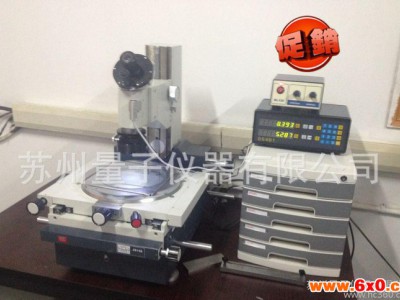

新天工具显微镜JX14B_ 苏州新天光学显微镜_ 测量显

产品价格67000.00元/台

最小起订量:可售数量:11 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
量子仪器
类型:
光学显微镜
目镜放大倍数:
10
发货时限:
自买家付款之日起 天内发货
所在地区:
江苏/苏州市
有效期至:
长期有效
最后更新:
2019-11-20 11:44
浏览次数:
641

企业信息

所在地区:江苏/苏州市

会员级别:普通会员

企业类型:私营有限责任公司 (生产型,贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

类型 光学显微镜
目镜放大倍数 10
物镜放大倍数 3X/1X/5X
仪器放大倍数 30
重量 100kg(g)
适用范围 1
装箱数 1
加工定制
规格 JX14B
品牌 新天
型号 JX14B

供应新天**工具显微镜JX14B_ 苏州新天光学显微镜_ 测量显微镜显微镜








一、用途:
    数字式大型工具显微镜是机器制造工厂、科学研究机关及高等院校的计量部门或车间检查站广泛使用的一种多用途计量仪器,该仪器采用光栅尺作为长度测量传感器。长度值采用数字显示,具有较高的测量精度和操作效率。
仪器的用途十分广泛,其典型测量对象有:
1、 测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。
2、 测量外螺纹(螺纹塞规、丝杠和蜗杆等)的中径、大径、小径、螺距、牙型半角。
3、 测量齿轮滚刀的导程、齿形和牙型角。
4、 测量钻模或孔板上孔的位置度,键槽的对称度等形位误差,仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。。

二、技术规格
坐标测量行程:X向:200 Y向:100
坐标测量行程(mm)X向:150 Y向:75
X、Y坐标测量分辨率:0.001mm
X、Y坐标示值准确度:(2+L/50)μm
其中L—被测长度,单位为mm
显微镜立柱倾斜范围:±15°
显微镜立柱倾斜分度值:30′
圆工作台直径(mm) 280
圆工作台角度分度值: 3′
显微镜悬臂伸出长度(mm):180
顶针架夹持直径和长度:φ70mm 长190mm
物镜放大率、 工作距离及视场直径

物镜放大率

总放大率

工作距离( mm)

视场距离( mm)

10×

≈ 79

≈ 20

30×

≈ 69

≈ 6.7

50×

≈ 49

≈ 4

三、光学定位器的主要技术参数
**小探测孔径 φ5mm
**大探测深度: 15mm
测量力 0.1N
定位稳定性 0.001mm
测头直径的检定极限误差 0.0005mm
仪器主机外形尺寸(mm) 长×宽×高:720×460×600
仪器总重: 100Kg
