产品详情

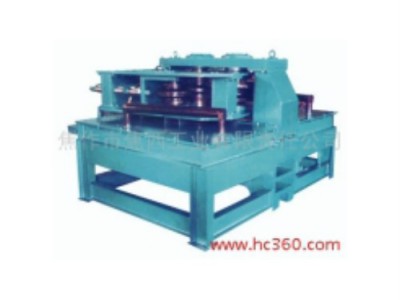

U型钢成型机,液压校直机,卧式整形机,立式压力...
产品价格面议
最小起订量:1 台可售数量:11111100 台
别名 | 拱形支架滚压机 |
---|---|
规格 | 25-36 |
外形尺寸 | 2000*2000*1500 |
用途 | 用于型钢的弯曲变形 |
种类 | 冷弯机 |
重量 | 15T |
品牌 | 焦西 |
型号 | GYJ |
加工定制 | 否 |
1、 工作原理:本机采用滚压成型原理。使U型钢在走动的过程中随着设备的摆动及两侧辊的调整而弯曲成型。侧辊摆动四辊机是利用减小辊间间隙来达到减小直线段长度的机型。正常工作时,四辊中三辊参与滚弯,滚弯时,给与摆动滚动,使机器呈不对称三辊机状态,由于两驱动辊间间隙小,因而可以获得较小的直线段。支架曲率半径调整侧轮预留动作行程,使侧轮在摆梁摆动前后自动进给后退,U型钢在两主动轮的夹送过程中随着摆梁向另一个方向的摆动,同时前后侧轮交换进给使U型钢在前进过程中弯曲成型。
2、 轧辊形状:采用一凹一凸形式,设计保护用轮缘,与U型钢完全吻合,保证轧辊与型材有良好的接触,有效地改善U型钢在滚弯过程中的受力状况,防止了斜弯曲—扭转变形、剖面角度的改变等一般的角材和T材经常出现的问题,从而保证型材的滚弯质量;并且对轧辊表面进行特殊堆焊和热处理,使其表面形成一层耐磨层,磨损后可反复处理使用,提高使用寿命。
