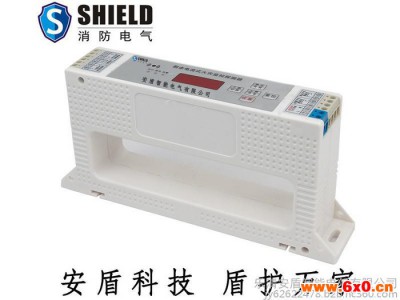

供应安盾电气KSL-800Z-Y电气火灾监控探测器

详细说明：
KSL-380系列剩余电流式电气火灾监控探测器

一、KSL产品执行的标准执行**标准 GB14287.2-2005 《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
             GB14287.3-2005 《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》.
二、本产品的功能、用途和特点:
产品功能：
2.1 具有1路漏电和1路温度保护功能，数码管显示各种功能参数.
2.2 系统参数设定方便简单
2.3 分级选择性保护，防止大面积断电，确保用电安全
2.4 各项预警、报警、脱扣阈值可调
2.5 支持复位及自检功能
2.6 监控器具有声光报警功能,总线通讯
2.7 安全可靠，设备外观小巧时尚消防联动接口、接受消防系统控制指令(DC24V)
2.8报警脱扣/只报警不脱扣（可自由选择）

规格说明：和KSL-F(圆形）/KSL-Y（方形）系列剩余电流探测器配套使用，用于相电流63-4000A配电线路中.

安装方法：标准35mm导轨安装。

KSL系列产品运用于危险场所、高层建筑、公共场所及住宅楼宇的单元供电系统。如加油站、各种危险品仓库、医院、各种营业厅、展示厅、商场、宾馆、饭店、图书馆、写字楼、电信邮政大楼、机房、重要房间、财贸金融、广播电视、重要部门及人员密集的建筑、娱乐场所和政府机关个事业单位的办公楼等场所的用电系统。可有效的保障安全用电和防止电气火灾的发生。通过消防监视点感烟器、感温器、易燃易爆有害气体探测器等消防设施的输出触点与本监控探测器的接口相连。一旦接收到传感器的信号，监控探测器立即切断该区域的电源，并发出声，光报警信号，防止事态的扩大与恶化。
本监控探测器可单独使用或装于配电柜中使用。也可以多个监控探测器组网使用，小电流等级的产品也适合别墅与家庭小范围用户使用。本监控探测器不能使用在有粉尘及导电尘埃、腐蚀性、易燃易爆等有害气体及雨雪侵袭的地方和场所。
三、主要技术参数：

四、产品类型说明
说明：1、KSL系列剩余电流监控探测器是分体式（有单路和多路）.
        2、分休式剩余电流监控探测器，线路保护执行元件（断路器）和互感器分别独立安装，监
的线路为1路（还有探测1路温度功能可选）。
五、分体式（单路）剩余电流监控探测器使用说明

六、KSL(1路漏电1路温度）剩余电流监控探测器外形尺寸、端子图和外接线路图：

施工注意要素：
漏电监控应正确的与工程电力系统接地保护方式相配合。
TN-C接地系统不可装设漏电监控节点，如需装设时必须将系统接地保护方式改造成TN-C-S系统或局部TT系统。
TN-C-S接地系统中，电气火灾监控系统的剩余电流探测器只允许配置在PE线与N线分开以后的部分。

七、专用剩余电流互感器使用说明和特点
     与KSL型剩余电流监控探测器相配套的剩余电流互感器（漏电互感器/漏电探测器），采用磁晶材料经高温定型浇铸制成, 它具有以下特点：

◎输入输出特性曲线线性度好；
◎采用新型的磁体，保证感应转换的**线性和速率；
◎外壳为具有韧性的高强度FL阻燃工程绝缘材料；
◎主要用于线路中剩余电流的检测。
◎适用电压0 . 5 K V及以下，频率5 0 H z。
◎与KSL系列监控器配合使用测量精度高，抗干扰能力强。
◎环境温度：- 2 0℃- 5 0℃，日平均不超过3 0℃
◎信号传输距离≤1 0 m
◎符合**标
◎安装灵活，可以柜内固定安装亦可随电缆安装
   电缆安装式(圆形）    铜排安装式（方形）       额定电流(A)      断路器极数
     内径25mm            矩形孔100x28      50A及以下       3P或4P
     内径45mm            矩形孔100x28      100A及以下      3P或4P
     内径65mm            矩形孔140x32      160A及以下      3P或4P
     内径80mm            矩形孔140x32      225A及以下      3P或4P
     内径100mm           矩形孔180x32      400A及以下      3P或4P
     内径150mm           矩形孔220x45      630A及以下      3P或4P
注意：剩余电流探测器（漏电互感器）安装时进线方向不分前后，线路的相线和零线必须同时穿过探测器（分体式），而保护地线(PE)不能穿过。穿过探测器后的线路必须是独立的、不能与保护区域以外的其它线路共“零”或有任何电气连接，零（N或PEN）不允许重复接地。

KS-T温度探测器
   该系列温度探测器抗干扰性强，与DHF1系列带测温功能的监控器配合使用，适用于开关柜引出线、电缆接头、接线盒温度检测；电气设备（开关柜、变压器）箱内、箱体温度检测；桥架隧道电缆温度检测及其他各种可能存在电气火灾隐患的场所和恶劣环境的现场温度测量。

● 功能及特点
·主要用于配电柜、配电箱内，控制电器壳体等温度的检测，同时还可对母线、母线槽等的温度进行监测。
·温度测量范围：0～150℃。
·测量精度：±2℃。
·测量精度高，抗干扰能力强。
·信号传输距离≤10m.
● 外形及安装

   ·将温度探测器悬挂于配电柜、配电箱内，通过WFL1系列监控探测器直接读取柜、箱内温度。
   ·将温度探测器固定于被测部件表面。

l 扩展知识
    过剩电流，残余电流根据消防部门的统计，在全国的火灾事故中，电气火灾约占1/3，在电气火灾事故中由于低压线路单相接地故障，造成事故约占电气火灾事故的1/2。可见线路单相接地故障的严重性与普遍性。造成线路单相接地故障的原因是多方面的.

剩余电流产生原因
●建筑物内的导线使用年久失修，其绝缘层老化破损。  
●建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。  
●导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。   
●娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐    贴近易燃物；  
●电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。   
●用户内部私拉乱扯线路，架设极不规范。  
●线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。  
●各种人为的破坏造成断线等。
接地故障引起电气火灾
导线单相接地故障的现象一部分是显露的，如单相断线、导线搭接接地体。而其中大部分故障现象是隐蔽的，这是因为导线的绝缘层的绝缘电阻不合格，由于绝缘电阻过大产生泄漏电流。在泄漏电流集中流入大地点(接地体)便会发生高热，一旦在流入大地点有易燃物，经高温作用便会产生燃烧。导线的泄漏电流一般为mA级，线路的过电流保护(过负荷保护和短路保护)无法动作发挥保护作用。   
例如线路因过载使绝缘温度超过允许**高工作温度，绝缘老化加速，使绝缘水平降至规定值以下，如果没有外因触发，短路一般不会发生。如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘将被击穿而燃弧短路。过电压转眼消失，工频短路电弧却能长时间延续，这是因为电弧的高阻抗限制了短路电流，使断路器不能或不及时动作。这类过电压多出现在带电导体与地之间，所以这种短路也多为接地故障。   
短路的形成一般有两种，一是由导体间直接接触，短路点往往被熔焊的金属短路，另一种则是上述以电弧为通路的电弧性短路。前者短路电流以若干kA计，金属线芯产生高温以至炽热，绝缘被剧烈氧化而自燃，起火危险甚大，但大短路电流能使断路瞬时动作切断电源，火灾往往得以避免。后者因短路电弧长时间延续，而电弧局部温度可高达3000°～4000℃，容易烤燃附近可燃物质起火，由于接地故障引起的短路电流较小，不足以使断路器动作跳闸切断电源，所以电弧性短路引起火灾危险远大于金属性短路。   电气短路以接地故障居多，电弧性接地引起火灾危险性大。不论是TN系统还是TT系统，接地故障电路的阻抗都大于带电导体短路电路的阻抗。在接地故障电路全为金属导体的TN-C-S系统，其导电性能不良失去接地并不影响设备的使用，故不易发现。但一旦发生接地故障，连接点的阻抗将限制短路电流，而导致电弧性短路的发生。连接点和故障点产生电弧和电火花所引起火灾，而断路器却不能动作跳闸切断故障。至于TT系统，其接地故障电路内串联有系统接地和设备外壳的保护接地两个接地电阻，电路本身的阻抗**很大，更易发生电弧性短路。由此可见，接地故障的电路阻抗大，使它易以电弧短路的形式出现，这也是接地故障容易导致电气火灾的一个重要原因。

防止接地故障引起电气火灾的一般措施:
2.1为防止接地故障引起电气火灾，一般应采取下列措施：  
●认真检查线路的安装是否符合电气装置规程的要求。例如线间距离、前后支持物的距离、受损绝缘的检修等，都应符合装置的安全要求。   
●定期测量检查线路的绝缘。如果测得的线路导线间和导线对地绝缘电阻小于规定值，必须将绝缘损坏处加以处理，破损严重的导线必须更换。  
●正确选择与导线截面匹配的熔断器。严禁用其他金属导线代替熔体。   
●线路和电气设备都应在允许的负荷条件下运行，防止因长期过负荷引起绝缘损坏而发生漏电或短路。   
●经常监视线路的运行情况，如发现严重过负荷时应及时处理。   
2.2为了防止因接触电阻过大引起的接地故障火灾，可采取下列措施：   
●导线间连接时，必须执行有关规程的规定。   
●导线与各种电气设备的连接，特别是铝导线与电气设备的连接，应按有关规程的规定执行。   
●对运行中的线路和设备定期进行巡视检查，如发现接头发热或松动时应及时处理。

●建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。  
●导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。   
●娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐    贴近易燃物；  
●电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。   
●用户内部私拉乱扯线路，架设极不规范。  
●线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。  
●各种人为的破坏造成断线等。
