海安安环 HTB-200型过滤材料吸收测试装置



电源	220V
滤材装具吸收面积	210x297
测量范围	ppm
测量精度	1
产品名称	过滤材料吸收测试装置
产品用途	可用于生产滤清器无纺布、汽车空调滤清器、空气净化油水过滤材料、活性炭超声波复合过滤材料的吸收测试
电源电压	220（V）
封装	DIP
规格	可装载滤材体积达0.0012 m3
类型	过滤材料吸收测试装置
批号	10+
售后服务	保修一年
外形尺寸	1（mm）
结构型式	台式
品牌	海安安环
型号	HTB-200
加工定制	是
产品上市时间	2013年春
打样周期	6-7天
工作电源电压	220V

HTB-200型

过滤材料吸收测试装置

产品概述

    济南海安安环设备有限公司生产的过滤材料吸收测试装置可用于生产滤清器无纺布、汽车空调滤清器、空气净化油水过滤材料、活性炭超声波复合过滤材料等相关过滤材料的企业，可以根据过滤材料吸收测试要求配置一定浓度的有毒气体并进行吸收容量测试，也可进行测试滤材吸收效率的测试。

装置组成

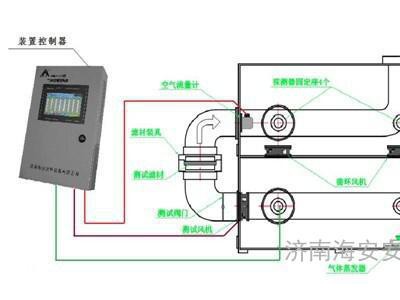

  本过滤材料吸收测试装置由标定箱、循环风机、测试风机、气体蒸发器及控制器、气体探测器、气体检测控制器、标定装置控制器、流量计等组成。

装置工作原理

1、              测试气体的配置：标定箱设计容积为1立方米，根据需要配置的测试气体浓度换算成相应试剂重量放入烧杯中，将烧杯置于气体蒸发器上，设置启动加热控制器，气体蒸发器加热使试剂全部蒸发即可配制出所需测试气体。

2、              滤材安装：循环风机管道法兰与标定箱法兰之间为滤材装具，可拆下进行滤材更换或装填并紧固密封。滤材装具吸收面积为210x297，可装载滤材体积达0.0012 m?。

3、              气体探测器安装；测试装置每次只可对一种气体进行测试，并根据测试气体浓度配备相应气体探测器。

4、              气体浓度的监测：由控制器接受气体探测器输出信号，对标定装置气体浓度进行连续检测记录

5、              测试流量的测量：由流量计测量风机流量并将标准信号传送给控制器，由控制器进行流量显示记录。流量大小可以通过启动不同风机或调解阀门实现。

    滤材吸收效率计算

    根据测试气体浓度、循环流量、滤材面积及循环时间等数据按相关标准核算出吸收效率。也可以根据实际核算办法设计相关控制器软件，由控制器自动核算完成，从而提高测试效率。
