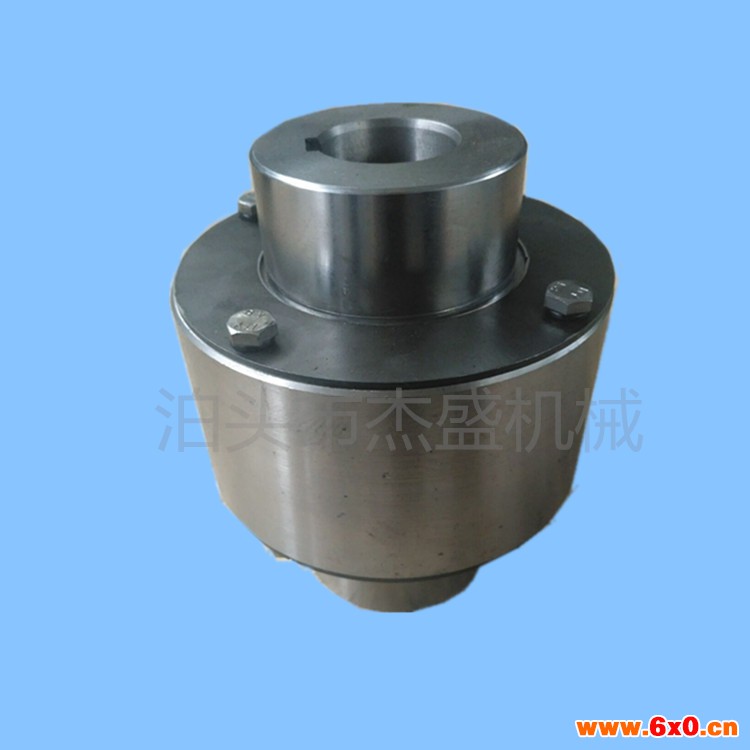

ZL(LZ)型弹性注销齿式联轴器

ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中；通过柱销传递转矩实现两半联轴器联接，该联轴器具以下特点：

（1）ZL型弹性柱销齿式联轴器传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

（2）与齿式联轴器相比，结构简单，组成零件较少，较方便，不用齿轮加工机床。

（3）维修方便，寿命较长，拆下挡板即可   换尼龙柱销。

（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

ZL型弹性柱销齿式联轴器基本性能参数和主要尺寸mm

主要尺寸D：60mm

D1:28mm

B:38mm

间隙S：2mm

许用轴孔：12、14、16、18、19、20、22、24

轴孔长度Y：32、42、52

J1：27、30、38

公称转矩Tn：100N.m

许用转速n：4000r/min

转动惯量I：0.0004Kg.㎡

重量范围：0.86Kg
