不锈钢整平横切全自动机组 金属成型设备

产品价格680000.00元/套

最小起订量:可售数量:3 套

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
涌晖;杰辉;恒佳;马鞍山
适用对象:
平板
材料厚度范围:
0.2-2.0(mm)
发货时限:
自买家付款之日起 天内发货
所在地区:
广东/佛山市
有效期至:
长期有效
最后更新:
2019-11-05 11:55
浏览次数:
1474

企业信息

所在地区:广东/佛山市

会员级别:普通会员

企业类型:有限责任公司 (生产型,贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

佛山市杰辉机电有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

适用对象 平板
材料厚度范围 0.2-2.0(mm)
切断公差± 0.3(mm)
生产能力 15000(件/天)
切片厚度 2000(mm)
切断速度 1.5(m/s)
电机功率 100(Kw)
外形尺寸 2000x20000(mm)
种类 分条机
重量 15T
品牌 杰辉
型号 1100X0.2-2.0
加工定制

 0.20-2.0/1100整平横切机组规格

一、生产线工艺参数

(1)材质:国标冷轧不锈钢卷板

(2)材料厚度:0.20-2.0mm

(3)材料宽度:≤1050mm

(4)钢卷内径:¢508mm

(5)钢卷外径:≤1800mm

(6)钢卷重量:≤15吨

(7)成品剪刀毛刺≤0.03mm

(8)成品公差:长度方向公差1500mm±0.3mm,对角线公差(成品长度≤1500)±0.3mm;

二、设备参数

(1) 电源:380V/50HZ/3PH

(2) 装机容量(总功率):约105 Kw

(3) 整线速度:**大70m/min

(4) 剪板长度:200mm-3200mm

(5) 上料台车: 1.5KW台湾万鑫齿轮减速电机

(6) 液压电动放卷:2.2KW 摆线针齿轮减速变频电机

(7) 整平主机:30Kw西门子贝得变频电机

(8) 液压剪床:30Kw江门电机

(9) 输送机:2.2Kw台湾万鑫变频电机

(10)叠料架: 1.5KW台湾万鑫齿轮减速电机

(11)出料台: 1.5KW台湾万鑫齿轮减速电机

(12)风机:4KW,需是离心高压风机,风口三个,左右有阀门开闭(客户提供,我方装变频调速器)

(13)操作人数:1-2人

(14)设备占地面积:约18m(长)x2m(宽)

(15)设备主体颜色:待定

(16)生产流程方向:面向操作台从(右)至(左)方向入料(即反方向机)。

三、设备组成

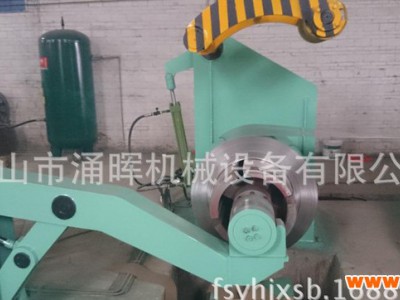

(1)上料台车

(2)放卷机(带支承托臂)

(3)四层辊整平主机及覆膜

(4)活套

(5)四辊定尺

(6)液压快速剪床

(7)可调速输送机

(8)液压升降台及接拍料机

 (9)出料台

(10)液压及电控

交货时间、地点、方式等:

1、交货时间:合同生效后计起90个工作日,安装20个工作日(过年减除15天,乙方收到货款定金后起算,注:纵剪分条机约2014年3月底交货,整平横切机约2014年4月中交货)。

五、验收时间、地点、标准、方式:

1、验收时间:货到现场后30天内安装调试完毕,并初步运转后,甲方应在三个工作日内安排验收。验收的范围包括但不限于核对设备的型号、规格、数量、核对相关资料是否完整(产地证明、技术参数)、外观、配件及附属件数量,甲方应安排双方正式验收,并由出具书面验收情况证明,双方签字确认;

2、验收标准:根据本项目合同文件及技术标准协议

六、保修方式:

1、自设备经过双方验收合格之日起,乙方提供免费(含设备材料成本费用)保修服务,免费保修服务期限为12个月。保修期内,乙方必须在接到甲方保修通知后24-48小时(节假日除外)内派出合格的技术人员至甲方现场妥善处理。

2、保修期内,如由于火灾、水灾、地震、磁电串入等不可抗拒原因及甲方人为破坏因素造成的损坏,乙方负责免费维修,设备材料成本费用由甲方承担。

3、保修期满后,乙方必须在接到甲方维修通知后24---48小时(节假日除外)内派出合格技术人员至甲方现场处理,费用由甲方承担。

七、培训:

   乙方须在设备交付使用时到甲方免费培训1~2天。以后的使用过程中,乙方有义务免费进行技术指导,帮助甲方解决技术问题。

八、违约责任:

1、甲方无故中途退货,应支付乙方合同总额的40%违约金。

2、保修期内,乙方未能在合同约定的期限内赶赴现场履行保修义务,乙方超过三十天仍未履行保修义务,甲方有权解除合同,并扣除相应保质金;

九、合同变更:合同的变更及修改须经双方同意,以书面形式变更。

十、争议解决方式:因履行本合同而发生的任何争议,双方应当友好协商解决;协商不成的,由甲方所在地人民法院裁决。

十一、合同生效:本合同自双方代表签字并盖章付定金后生效(注:传真件具有同等法律效应)。

十二、合同一式贰份,双方各执一份,具有同等法律效力。
