 一、概   述

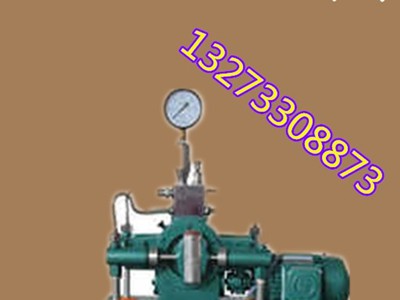

电动泵为卧式四缸对称配置的往复泵。由电动机、减速箱、传动箱、高、低压水缸、集水器、液控阀、安全阀及水箱等主要部件组成。 整台泵装在水箱上，水箱下有四个滚轮，使该泵能灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动，速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现该四缸泵的交替吸入和排出过程。 在柱塞的往复作用下，4只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、吸水管、进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，直至达到某一预定的试验压力，实现试压的目的。

  二、 结构特点说明

  泵由电动机经弹性联轴器传至蜗轮副。在蜗轮轴上装有两只偏心轮、经导体和滑块的作用，把旋转运动变为柱塞往复运动。四个柱塞连在导体上，借减速箱两侧固定四个水缸，为保持平稳成左右对称。减速箱机座装在水箱上，水箱下部装有四个铁轮，供用。泵的出口装有安全阀，可调整压力值为2-3.5Mpa。在试验压力超过规定值时。安全阀可自动打开，可以避免发生意外事故。

本机的主要特点是结构紧凑，工作稳定，水箱密封防尘，流量大，使用方便，适用于测试低压或高压大容器系统及零部件。

试压泵系统，属于非标定做设备，每个客户的行业需求不同千差万别，做出来的试压泵控制系统自然也就不同，基本上具有下面功能（1）具有人工加压或自动加压功能。（2）压力测试范围内可设置分段试验程序，加压时系统将自动升压、停机、保压。（3）系统具有自动卸荷功能，容器自动卸荷、急停和超压自动卸荷功能。（4）试压过程中预设的保压时间可设定。（5）具备实时压力显示、曲线显示、时间显示、工作状态显示等。（6）系统具有压力设定、标定、软件零位修正功能。（7）具有系统超压、故障状态反馈等状态的功能。（8）具有对被测容器在保压阶段保压状态作出自动判别功能。

三、使用方率太大。

（1）柱塞密封填料过紧，适当放松。

（2）曲柄轴、滑块、十字头有无扭曲现象。

（3）压力超过额定值或压力表示值不准。

 4、停机后保不住压力

①、检查被试件和连接管路是否漏水。

②、排出阀是否密合好，有无杂物充垫其间，拆下研磨或清洗，阀口严重磨损应更换。

③、泄压阀未关严漏水。

六、维   护

1、试压泵的外表应保持清洁。

2、水箱加水前须清洗干净，不允许在水箱内积储污物和其它杂物。

3、润滑油通常选用10＃或20＃机油。

4、更换润滑油，应在工作60小时进行。经过运转300小时后再作一次换油，每隔2500小时换油一次。

5、在较长时期停止工作时，应把水排净，用防锈油做介质运转。

6、试压泵在室外使用，如遇冬季或气候变化达冰点时，应考虑采取防冻措施。
