绵阳衬橡胶蝶阀,橡胶密封蝶阀,



产地	邢台
产品别名	报价
规格	厂家
类型	其他
售后服务	一年
用途	其它
品牌	河北慧采
型号	2018款
加工定制	是

产品简介:简单描述该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。4、密封件可以更换，密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐腐蚀，使用寿命长等特点。采用标准设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999执行机构采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。1、齿轮式双活塞，输出力矩大，体积小。2、气缸选用铝金材料，重量轻、外形美观。3、可在顶部、底部安装手动操作机构。4、齿条式连接可调节开启角度、额定流量。5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。6、IS05211标准连接为产品的安装更换提供了方便。7、两端调的节螺钉可使标准产品在0和90有4的可调范围。确保与阀门的同步精度。附件的选项根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。调节型附件：电气定位器、气动定位器、电气转换器。气源处理附件：空气过滤减压阀、气源处理三联件。手动机构：HVSD手操机构详细介绍主要技术参数公称通径DN（mm）50～2000公称压力PN（MPa）0.61.01.6试验压力强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动。主要零件的材质零件名称材料阀体球墨铸钢、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟阀杆2Cr13、不锈钢填料O型圈、柔性石墨O蝶阀密封材料选用和适用温度材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯
1、绵阳衬橡胶蝶阀,橡胶密封蝶阀,
热门搜索:
D371X-16P 蜗轮不锈钢蝶阀 不锈钢对夹蝶阀 不锈钢橡胶蝶阀 DN80D671X-16 气动橡胶蝶阀气动蝶阀DN100 4寸气动蝶阀 气动橡胶蝶阀D671X-16 气动蝶阀DN50 2寸

【河北慧采科技开发有限公司】质量效益型先进企业★★工业行业典范品牌★★AAA企业★★电子商务企业奖★★质量品牌双承诺单位★★拨打电话请告诉我产品订货号
2、绵阳衬橡胶蝶阀,橡胶密封蝶阀,多种型号图片

型号:RL011879D371X-16P 蜗轮不锈钢蝶阀 不锈钢对夹蝶阀 不锈钢橡胶蝶阀 DN80	型号:RL011882D671X-16 气动橡胶蝶阀气动蝶阀DN100 4寸	型号:RL011883气动蝶阀 气动橡胶蝶阀D671X-16 气动蝶阀DN50 2寸

【绵阳衬橡胶蝶阀,橡胶密封蝶阀,一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、绵阳衬橡胶蝶阀,橡胶密封蝶阀,多种型号内容

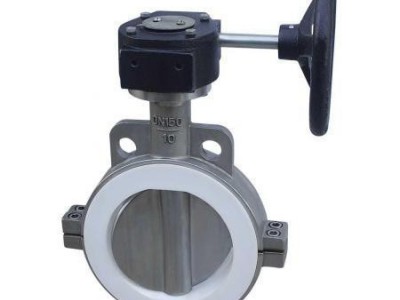

型号:RL011879D371X-16P 蜗轮不锈钢蝶阀 不锈钢对夹蝶阀 不锈钢橡胶蝶阀 DN80

D371X不锈钢涡轮蝶阀（整体不锈钢）是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。
D371X不锈钢涡轮蝶阀适用于温度120℃，公称压力1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
结构特性：
■一体化贯穿轴：确保阀门的强度、可靠性合阀板的定位。
■ O形圈：有助于防止轴泄漏。
■精密准确的锥形销钉：增强防震保护，强化轴与蝶板的结合。可在现场更换。
■精密准确的蝶板轮廓：防止泡紧关闭困难，确保见效扭矩，延长阀座寿命。
■支撑性轴密封：弹性材料与酚醛背衬环的紧密结合体，有效防止由于扭曲变形导致的轴泄漏。
■既适用于气态介质，也适用于液态介质。
■可进行双向关闭
■备选维修管道终端

D371X不锈钢涡轮蝶阀连接尺寸　　　　单位：mm

DN	L	H	HO	A	B	0.6MPa			1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48

栏目页面://www.runlian365.com/chanpin/1895.html
橡胶蝶阀
来源网址://www.runlian365.com/chanpin/did-11879-pid-1895.html
D371X-16P 蜗轮不锈钢蝶阀 不锈钢对夹蝶阀 不锈钢橡胶蝶阀 DN80
型号:RL011882D671X-16 气动橡胶蝶阀气动蝶阀DN100 4寸

简单描述

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为: 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 采用标准 设计标准：GB/T2238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999 执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0和90有4的可调范围。确保与阀门的同步精度。

栏目页面://www.runlian365.com/chanpin/1895.html
橡胶蝶阀
来源网址://www.runlian365.com/chanpin/did-11882-pid-1895.html
D671X-16 气动橡胶蝶阀气动蝶阀DN100 4寸
型号:RL011883气动蝶阀 气动橡胶蝶阀D671X-16 气动蝶阀DN50 2寸

简单描述

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为: 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 采用标准 设计标准：GB/T2238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999 执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0和90有4的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件： 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：HVSD手操机构

详细介绍

主要技术参数 公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 主要零件的材质 零件名称 材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨O 蝶阀密封材料选用和适用温度 材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙 英语简称 CR NBR EPDM PTFE SI VITON NR PA 型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃

栏目页面://www.runlian365.com/chanpin/1895.html
橡胶蝶阀
来源网址://www.runlian365.com/chanpin/did-11883-pid-1895.html
气动蝶阀 气动橡胶蝶阀D671X-16 气动蝶阀DN50 2寸
