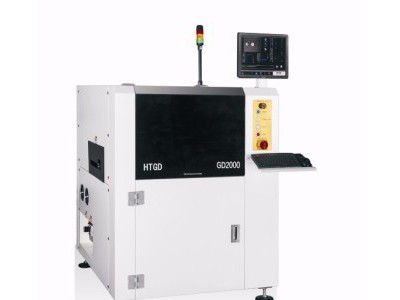

1.2米全自动印刷机 SMT全自动印刷机厂家直销锡膏印刷机批发_供应产品

1.2米全自动印刷机 SMT全自动印刷机厂家直销锡膏印刷机批发

产品价格250000.00元/台

最小起订量：1 台可售数量：1000 台

手机查看详情

品牌：: 和田古德

商品品牌：: 和田古德

商品型号：: GDS

发货时限：: 自买家付款之日起天内发货

所在地区：: 广东/深圳市

有效期至：: 长期有效

最后更新：: 2019-11-26 02:58

浏览次数：: 885

商品品牌	和田古德
商品型号	GDS
产品优	质量优
别名	全自动印刷机
产地	深圳
规格	GDS
用途	广泛
品牌	HTGD
型号	GDS
加工定制	否
所属产业	广东

GDS? 技术规格
PCB参数
最大板尺寸 (X x Y)	450mm x 350mm
最小板尺寸 (Y x X)	50mm x 50mm
PCB厚度	0.4mm~14mm
翘曲量	Max. PCB对角线 1%
最大板重量	10Kg
板边缘间隙	构形至 3 mm
最大底部间隙	25mm
传送速度	1500mm/秒(Max)
距地面的传送高度	900±40mm
传送轨道方向	左 – 右、右 – 左、左 – 左、右 – 右
传输方式	一段式轨道（选配三段轨道）
PCB夹持方法	软件可调压力的弹性侧压,底部整体吸腔式真空。（选项一、顶部平行四边行压板机构压平；选项二、底部多点局部真空；选项三、边缘锁定基板夹紧）
板支撑方法	磁性顶针,等高块，专用的工件夹具，Grid-Lok（选项）
印刷参数
印刷头	全闭环印刷头（Y向，Z向均为闭环控制）
模板框架尺寸	420mm x520mm~737 mm x 737 mm
最大印刷区域 (X x Y)	450mm x 350mm
刮刀类型	钢刮刀/胶刮刀(角度45°/55°/60°按印刷工艺匹配选择)
刮刀长度	220mm~500mm
刮刀高度	65±1mm
刮刀片厚度	0.25mm Diamond-like carbon涂层
印刷模式	单或双刮刀印刷
脱模长度	0.02 mm 至 12 mm
印刷速度	0 ~ 200 mm/秒
印刷压力	0.5kg 至10Kg
印刷行程	±200 mm(从中心)
影像参数
影像视域 (FOV)	6.4mm x 4.8mm
平台调整范围	X,Y:±7.0mm,θ:±2.0°.
基准点类型	标准形状基准点 (见SMEMA 标准)，焊盘 /开孔
摄像机系统	单独照相机 , 向上 / 向下单独成像视觉系统,几何匹配定位
性能参数
影像校准重复精度	±12.5微米 (±0.0005") @6 σ，Cp 大于或者等于 2.0
印刷重复精度	±25 微米 (±0.001") @6 σ，Cp 大于或者等于 2.0
循环时间	少于 7.5s
换线时间	少于5mins
设备
功率要求	AC220V±10%,50/60HZ,15A
压缩空气要求	4~6Kg/cm2, 10.0 直径管
操作系统	Windows XP
外观尺寸	1140mm x 1400mm x 1480mm
机器重量	1000Kg
温湿度控制模块（选项）
环境温度	23±3℃
相对湿度	45～70%RH4
