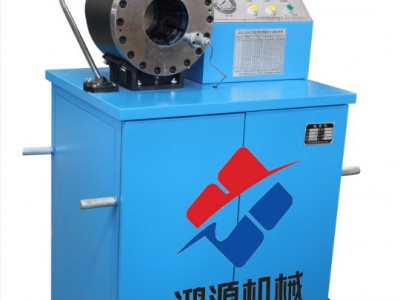

厂家数控PLC控制锁管机设备

建筑管缩头机是一种用于扣压管件总成的液压设备，其将所配套的金属接头通过缩口机的模具施加收缩力，将金属接头牢固的扣压在所配套的工程机械用高压油管、机油管、空调管、动力管上。扣压机适用于各类机械高低压油管、气管、水管、汽车空调管、汽车动力转向管、机油管、*供油管，以及建筑配件，广泛用于车辆、工程机械、液压机械、焊割设备等行业。

安装调试

1.搬运：机器宜采用吊环吊装来进行搬运，并以机器底部受力，机身不允许倾斜。严禁搬抬标尺部位。

2.安装：机器需放置在水平稳固的地基上。

3. 注油：打开机箱前，拧开注油口盖子，向油箱中加入约40升洁净抗磨液压油（冬季：YB-N32； 夏季：YB-N46）。

4.接管：将胶管总成的两个快速插头分别安装到油缸上。在安装油路块上的胶管接头时，接口要对应相接，严禁反接。

5.接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与油泵标示所指方向一致或为顺时针方向。

6.检查标尺：标尺位于油缸前端盖上（见上图），用于调节扣压管套收缩量的大小。顺时针调整，收缩量减小；逆时针调整，收缩量增大。

7. 压力调整：扣压时压力设定值为25MPa，靠合模溢流阀调整。开模设定压力为6MPa，靠开模溢流阀调整，顺时针调整压力增大，逆时针调整压力减小。（出厂时已调好，请不要随意调整）

操作

1.机器初次使用时应空扣压20～30次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载扣压20-30次，以使油温增高一些。

2.打开按钮手柄上的电源开关，电机开始带动油泵工作，按下合模按钮，模座开始闭合，按下开模按钮，模座张开。根据所扣压胶管规格选用相应的模具安装在模座上，并调整标尺刻度。

3.把安装好接头的胶管置于模具内适当位置方可进行扣压。

4.按下扣压按钮执行扣压操作，直至锁头停止扣压为止。

5.按下开模按钮，模具张开，取出扣压成的胶管总成。用游标卡尺检测扣压后的管套外径尺寸，如扣压直径未达到用户所需尺寸，应精调标尺刻度，并重复上述操作，直到符合要求为止。

6.合模、开模按钮均为点动状态，即按下按钮，则活塞开始动作，松开按钮即停止动作。

鸿源供应预埋件扣压机，螺纹钢缩管机型

缩管机，又称扣压机、压管机、缩头机、锁管机等，扣压机是一种用于扣压管件总成的液压设备，其将所配套的金属接头通过扣压机的模具施加收缩力，将金属接头牢固的扣压在所配套的工程机械用高压油管或汽车上的刹车管、机油管、空调管、动力管上。扣压机适用于各类机械高低压油管、气管、水管、电缆接头、汽车空调管、汽车动力转向管、机油管、*供油管，以及建筑配件、日用热水气管的扣压，用于车辆、工程机械、液压机械、焊割设备等行业。

注意事项

1、本机要安装在车间内水平地基上。

2、安装调试时厂家已做空载运转，并对管接头进行压合试验，确认满足设计要求后，方确定出厂。

3、扣压不同规格的胶管，应更换不同规格的模具。

4、夏季液压油应选用YB-N46抗磨液压油，冬季应选用YB-N32液压油，油温一般控制在30℃~45℃为宜。
