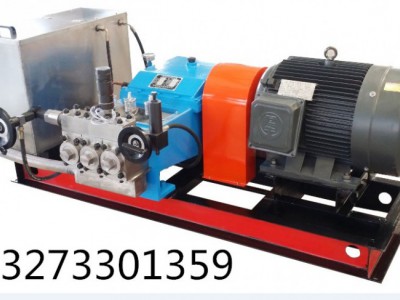

厂家供应卧式三缸电动试压泵 泵设备

是集研发、生产、、服务于一体的现代化企业。由科研人员生产的试压泵系列产品广泛于石油、化工、建材、锅炉、管道、阀门、橡胶、塑料管材、受压容器、受压产品, 作压力测试和密封试验、强度试验、实验等。目前内试压泵的工作液体一般是水，也可以为纯净的矿物油。一般试压泵主要有手动和电动两种。

主要结构和工作原理

该产品为卧式四缸对称配置的往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。

泵装在水箱盖上，水箱下有四个滚轮，使泵能灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动，速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。

在柱塞的往复作用下，四只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，直至达到某一预定的试验压力，实现试压的目的。

集水器：集水器是泵的控制枢纽，起控制、测量和保护作用。集水器内设有截止阀、安全阀、放水阀及连接输出接管的工作接头，其上装有压力表。

止回阀：止回阀是高、低压缸间的通断阀，可以避免低压水缸承受高压。

安全阀：安全阀是本泵液力端的过载保护装置。

当泵的实际排出压力≤25MPa该阀的起跳压力为压力表的*数值应相当于泵额定压力的1.2-1.5倍。额定排出压力的1.1-1.15倍；当泵实际排出压力≥25MPa时，为额定压力的1.15-1.25倍时，即应释放工作介质，使泵不致过载，起到保护作用。

压力表：集水器上装有压力表，当被试容器达到试验压力，停机及关闭截止阀后，压力表仍指示试验压力，压力表的*数值应相当于泵额定压力的1.2-1.5倍。

试压泵在开始使用之前，应*行检查调整各处的联接部件是否有松脱现象。进出水管管路是否畅通，水箱内的水是否清洁，严禁使用含有纤维泥沙杂物的污水，防止影响泵的使用性能。检查调整完毕之后，将被试压容器与工作接管接通。关闭放水阀针，打开控制阀针，然后操作手柄上下浮动，用力要均匀避免冲击，使柱塞做往复运动，把水箱内的清水经吸水管吸入低压缸，进入高压缸和控制器，由工作接管流入被试压容器，其压力值可以从压力表上读出。试压时压力应在压力表的*指示值的2/3以内工作。*工作压力不得超过本型试压泵所规定的额定排出压力值。
