1用途：

    用于选别2-0。02毫米矿砂及矿泥级别的钨、锡、钽、铁、锰、铬、钛、铋、铅、金等有色、黑色、稀贵金属矿物，选取别4-0。02毫米的硫铁矿，适当改换床条型式后选别未煤和**，经及分选其他具有足够比重差及粒度组成合适的混合物料。

   可用于粗选、精选、扫远等不同作业，选别粗砂（2-0.5mm),细砂（0.5-0.74mm)矿泥（-0。74mm)等不同粒级。

   选别机理与木质床面相同。系利用被分选矿物的比重差，床头提供的差速运动，斜面水流及不同形式的庆条，使矿粒群在床面上松散分层，选择性运送，在床面上形成扇形分带，从而产出不同贫富产品。

摇床的结构:

           摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
     床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转，摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩。床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

       床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在床面后退时，则由快而慢从而造成了等差运动，这样可保证床面上的物料向前运动，并进行按比重分选。
  床面外形呈直角梯形，在木制框架内，木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥，橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜，用于选别粗砂的摇床则在纵向有1-2度的倾斜，在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

       床面用摇动支撑支承在调坡机构上，摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动，摇动支撑用槽钢固定在调节座板上，当用手轮通过调节丝杆使调节座板在鞍形座上回转时，即可调节床面倾角。

      根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。

摇床的安装:

 安装前要浇注水泥和预埋好地脚螺栓。安装时应注意必须使两调坡器机座半径为360毫米的圆心与床头联动座的中心三者在同一平面内，否则在床面倾斜时，将会加速铜套的磨损，甚至使往复杆折断。至于联动座与床面的牵引螺丝高度有误差时，可调整摇动盒下的螺栓以消除之。

    本摇床已在出厂时作空荷调试运转合格，用户在设备安装好后应先作两小时空荷调试运转，并检查下列各项：起动运转过程中电动机工作是否正常；各零件的接触情况及摩擦接合面的磨损情况；是否有异常的噪音；润滑是否正常等。然后才能进行负荷试验。经过24小时后再检查上述各项。

  试运转时次及负荷运转弹簧不宜压得过紧,应稍放松些，使运转时肘板与其支座给发出轻微撞击的响声，此时应逐渐调节螺栓，将弹簧压紧至响声停止即可。过分的压紧弹簧会增加磨损以及动力消耗，并可能把弹簧压坏，弹簧压得过松则容易造成肘板脱落事故，损坏箱体内零配件。

   试车时首先应注意床头皮带轮旋转方向是否与图示一致，转向不同时应立即改正，否则油泵不能正常工作。开车前机器全部螺丝必须拧紧。因齿轮油泵是由床头曲轴带动运转的，起运后一定时间内各润滑点是无油的，因此床头部分各润滑点必须先淋以稀油，以便于起运避免零件损坏。

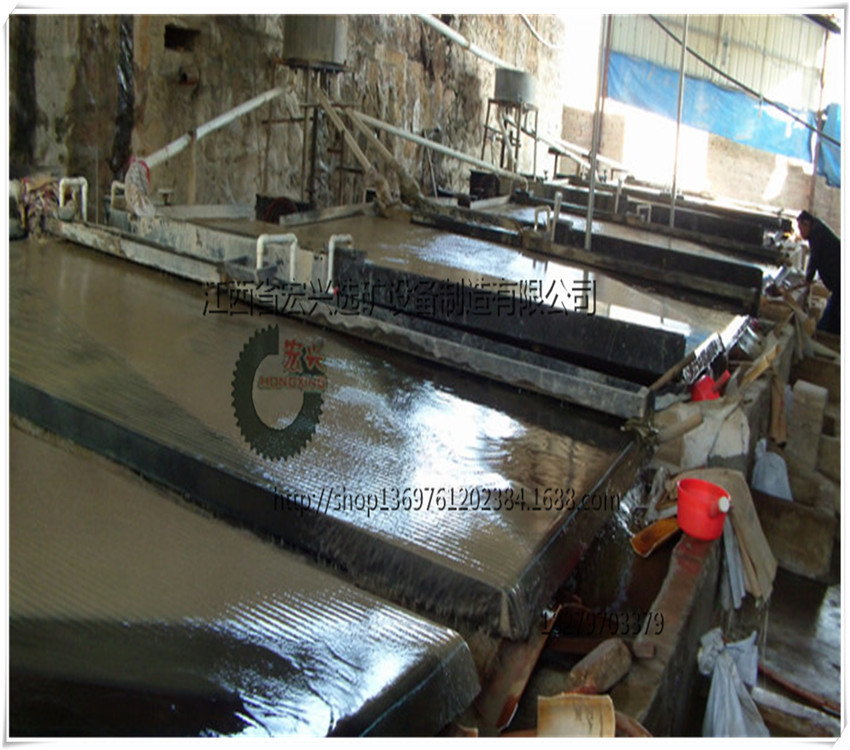

      固定支架摇床不带安装支架，安装前需要浇注水泥和预埋好地脚螺栓，不便于移动，成本低；小槽钢摇床安装方便，只需简单浇注水泥和预埋地脚螺栓，价格适中，移动方便；大槽钢摇床(无需浇注水泥和预埋地脚螺栓，安装快速简便，易拆卸可移动。适合在沙地、虚地和船上作业。
