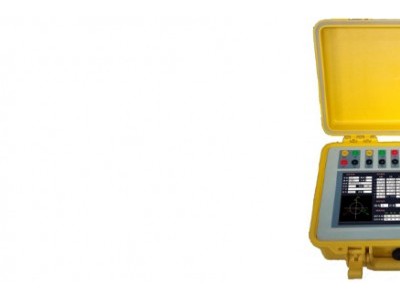

电能质量仪HFQ-SPC1000

一、概述

HFQ-SPC1000电能质量仪是恒峰智慧结合我国电力系统的特点采用嵌入式技术，实现集谐波、波形采样与电压上冲下陷记录、闪变、电压电流不平衡度测量，故障滤波、事件记录等多功能为一体的高端便携式电能质量仪。

二、产品功能

●谐波(2-50次);间谐波; 闪变;电压波动与故障录波

●电压、电流序分量及不平衡度;电力系统频率波动监测及记录

●三相电压、电流、功率、功率因数监测;各次谐波的有功、无功功率等

●电压骤升、电压骤降、暂时过电压、瞬态;过电压、谐波放大事件捕捉

●实时波形显示，暂态波形显示，向量图显示

●测量数据可写入嵌入式数据卡，可根据国家电能质量系列标准评估，自动生成电能质量总览图、谐波频谱图、测量参数曲线图、矢量图等

三、产品特点

●采用TI32位浮点DSP为核心，具有强大的数据处理能力，核心硬件处于国内先进水平。

●数据存储和通讯处理器采用ARM9,嵌入Linux操作系统作为软件平台，16G存储空间，具有优秀的人机界面操作简单方便

●数据采集通道A/D设计，基本配置为3相电压3相电流，所有通道同步采集，精度更高，速度更高

●大规模可编程器件CPLD，减少了大量电路，提高了系统的可靠性，同时增强了系统的灵活性

●8.4寸彩色液晶触摸屏显示，可实时显示电压电流波形，可录波

●暂态事件捕捉，实时显示暂态发生时的电压、电流各项参数

●暂态事件捕捉，不间断3相电流的谐波，在谐波治理和无功补偿时发现谐波放大现象，实时记录放大发生的时刻、放大发生时电压、电流的波形、放大时刻电流的谐波，为事故提供一手数据。

四、技术参数

测量范围：电压0-45V电流0-20A

变换器：16bit A/D,512点/通道x周波

存储容量：16G

谐波次数：测量2~50次谐波

基波电压电流：测量精度<0.2%

电压闪变：≤5%

三相电压不平衡度：≤0.2%

三相电流不平衡度：≤0.2% 负序电流精度:≤0.2%

电压偏差精度：≤0.2% 电压波动精度:2%

频率测量精度：±0.01Hz 谐波畸变率:<0.2%

供电电源：AC220V±20%(功耗:≤15W)，内置电源可工作4H

显示方式：8.4寸、12.1寸大屏幕液晶显示，触摸屏

通讯方式：10M/100M自适应，U总线
