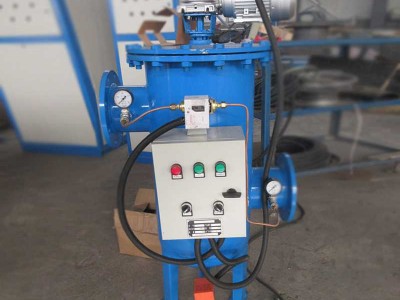

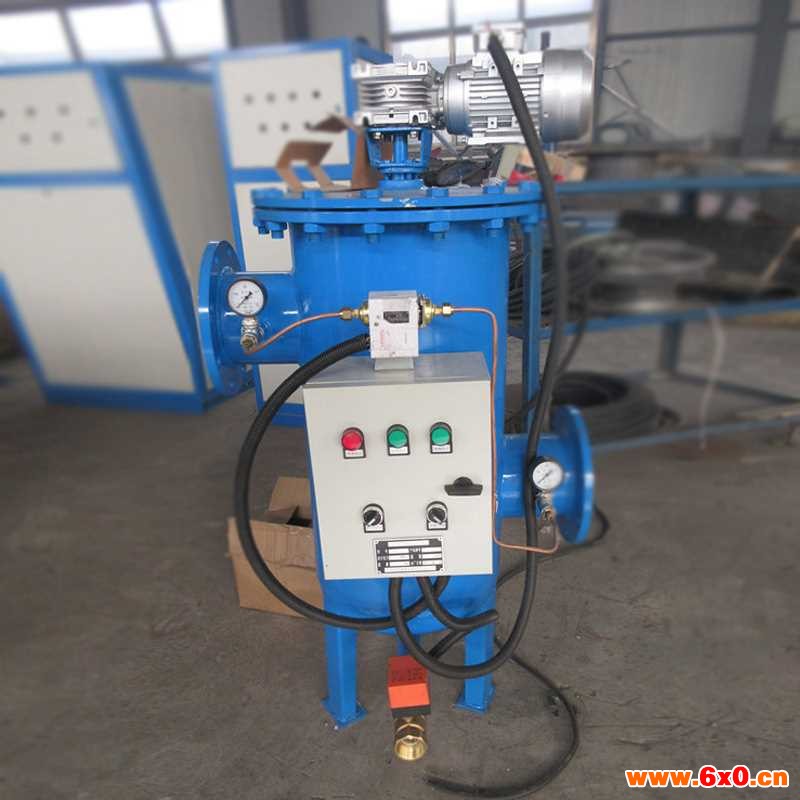

刮刷式立式自清洗过滤器上饶

刮刷式立式自清洗过滤器上饶

运行原理：

进水口法兰与来水管道相连，循环水进入滤水器下部筒体，循环水通过滤芯过滤，杂质在滤网内侧，净化过的水进入滤水器上部，通过滤水器上部出水口流入系统，当压力变送器检到滤芯两侧压差过高，电机启动，带动减速机旋转轴旋转工作，排污漏斗旋转滤网下方，外部排污阀打开，在水压作用下进行排污，排污2min旋转轴转下一个滤芯下进行排污，直压差在设定范围；当滤网长时间运行损坏或是更换过滤精度时，打开设备人孔，可以进行更换。

工作流程

过滤器的工作详细流程：污水进入进口

(1)在那里其进入细网的中

(2)然后污水通过细网从里面出来，进入出口

(3)多余的固体聚集在细网的内表面上，形成一种过滤物饼，其过滤出来甚是更细的颗粒，形成压差。一旦压降达到预置级别，一个清洗循环由控制系统激，通过打开清洗阀

(4)大气排污处，关闭可选的控制出口阀(C.O.V.)

(5)因此，压降在液压电机舱和装配的吸尘器中。压降形成一个回冲流，吸收筛网上的灰尘，类似一个真空清洗器。回洗水在被排出液压电机孔之前通过喷嘴和吸尘器管路。

（6）水被排除液压电机引起除尘器转动，与喷洒机类似。液压电机舱中的压力降进一步迫使除尘器配件由液压活塞控制呈轴线结合确保每个环节清理整个筛网区。

选型时注意流经全自动自清洗过滤器的水温不超过其适应温度。

安装现场具备三相380V工频交流电(三相四线制) 。排污管不超过5米，避免背压。

直流系统注意过滤精度、预处理、压力事项，间歇系统注意慎用定时控制型

合理选择安装环境，注意防水、防雨、防潮。

设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。

设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。

设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。
