是否可定制	是
减速比	4.43
类别	齿轮
使用范围	化工
输入转速	1460
用途	减速机
安装形式	立式
布局形式	三环式
齿面硬度	硬齿面
齿轮类型	斜齿轮减速机
输出转速范围	200r/min
品牌	冀力
型号	NGW-L-F31 5.5KW/220转
加工定制	是
是否原厂	是

u 概 述

  TCJ型超低噪声冷却塔减速器是为了实现国内知名冷却塔专家提出的新构想----将减速器安装在冷却塔中心进水管顶端，避免塔体受到风机、减速器的挤压及动载，从而延长冷却塔主体的寿命、提高性能、降低冷却塔制造成本和噪声----而设计开发的冷却塔专用减速器。

该产品2000年起投放市场，经工业实验验证，具有运行可靠、动转平稳、效率高、噪声低的特点，与国内目前冷却塔所采用的减速器相比，主要指标均达到**水平。

该减速器获**知识产权局批准为****产品，**号：ZL00 2023306-1。

TCJ工型减速器多用于在采用喷淋布水中型圆形和方形逆流式冷却塔上，也可用在横流式冷却塔上。

TCJ减速器适合与超低噪声冷却塔配套，并广泛用于工业型冷却塔中。

u 结 构

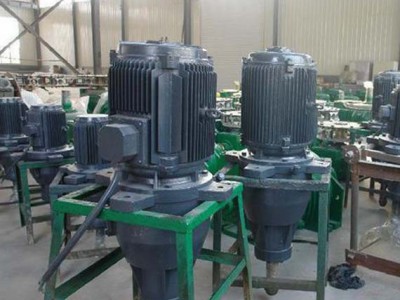

  TCJ型减速器由齿轮箱和电动机两部分组成，齿轮箱与电动机轴线呈90角异面垂直相交，电动机轴直接插入齿轮箱输入轴孔内，并将电动机与齿轮箱以螺栓相连接。这使减速器结构紧凑，便于安装、装配拆解和维修。

u 电动机

  采用国内设计的Y系列三相异步电动机，产品符合国际电工委员会（TEC）标准。防护等级为IP44。依照用户要求亦可配套防护等级为IP54的电动机、防爆电动机或双速电动机。

u 齿轮箱

  采用一对准双曲面圆锥齿轮传动，结构简单可靠，齿轮采用优质低合金结构钢材料，进口高精密设备加工，经渗碳淬火后齿轮配对研磨而成，具有承载能力强、啮合噪声低的特点。

减速器输入轴及输出轴的下端采用浸油式润滑，输出轴上部轴承采用油脂润滑，润滑充分、可靠。

输入轴及输出轴端均采作可靠的结构及密封元件实现可靠密封，保证了齿轮箱密封的可靠性。

u 油标及油管

  油标采用3/4水煤气管（可引出到塔体外，便于在塔外加油和放油），油位由测油针控制。
