WK2000测温制动系统

系统概述

WK2000测温监控系统采用进口型嵌入式系统硬件、微软
WinCE操作系统构成的液晶触摸屏为重要控制单元，全智能温
度采集模块通讯传送，实现对机组推力轴、导轴承瓦温、定子
线圈、定子铁芯、油箱油温、冷却器进出口温度的定点/巡检监
视测量。
??同时配置了以全进口气动元件构成的JGZ集成制动阀组，完
成机组的制动气源压力、制动阀组状态进行监测。本装置有以下
特点：技术性能先进，可靠性高；功能设置完善；安装维护简单；
系统配置优化；综合成本合理。

系统特点

配置框图：本装置由智能温度采集模块、PC、液晶触摸屏、JGZ集成制动阀组等部件组成。
本装置中，机组各组温度测点接入智能温度转换模块，转换模块将测点数值传送至PC中，PC对测点数据进行滤波、标度变换、越限判断等处理后送至液晶触摸屏显示输出，测量数据可在液晶触摸屏上以曲线、棒图、数据列表等多种形式显示。

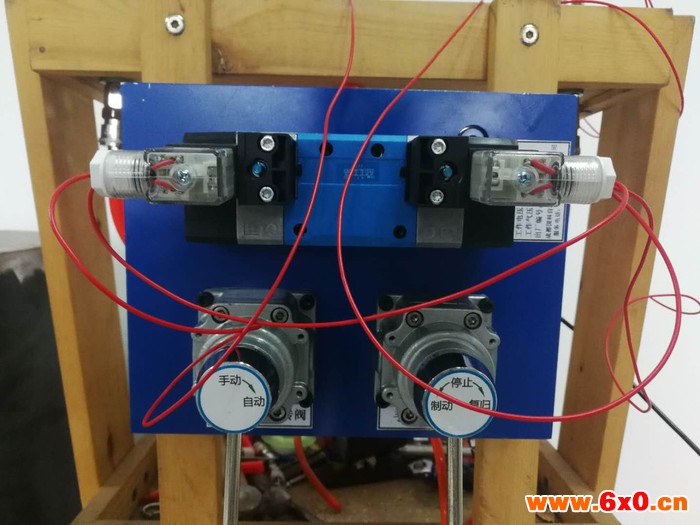

JGZ是由电磁阀及配置阀扳构成刹车制动阀组，可根据不同的工况要求实现自动、手动操作。

工作原理
1、监测报警
本装置可检测64路温度监测点，其中16路可设为定点监测，定点监测的测点每一路对应2级独立的报警输出接点。其他巡回监测测点可独立设置2级报警温度值，当其温度超出报警设置值时，装置输出相应级别报警信号，此外，装置可对供电电源进行监视，电源消失时，提供一组报警接点信号输出。装置具有自诊断功能，PC装置异常或传感器断线时可输出一组报警接点信号，报警信息可即时弹窗显示，并可查询。
 2、显示设置功能
本装置可在触摸屏上对每一路温度监测信号进行报警值设定，设置内容包括：温度高高设置值、报警输出延时设置值。
监测参数显示：机组被测温度信号及刹车制动阀组工作状态（可选）等可在液晶屏上以多种方式显示??显示方式包括：列表显示、曲线显示、棒图显示、报警状态显示等。
监测信息显示：本装置可对部分报警信息、诊断信息进行详细显示，方便维护。
3、通讯功能
本装置为满足监控通讯要求，可选配通讯功能，通讯采用RS485接口，

4、刹车制动功能：本装置中配置了高性能的JGZ集成制动阀组，使用时只需将气系统管路按规定接口正确连接，即可实现机组刹车制动。制动方式包括：自动制动投风闸、落风闸、现地电气手动投风闸、落风闸、盘内手动投风闸、落风闸。
