方易电气新疆IM智能显示控制仪表 MD系列仪表（控制器） 显示控制仪表

MD系列仪表（控制器）

用于各种传感器数值显示、信号变换和传输以及简单的控制

? 标准仪表外壳，方便安装 输入信号多样化，可以接收各种传感器的信号 可接收各种模拟信号（电压、电流、微电压、微电流） 可接收各种数字信号（RS485、RS422、RS232、CAN、PWM、SSI、START/STOP等） 可输出各种模拟信号（电流值或电压值） 可输出各种数字信号（RS485、RS422、RS232、CAN、PWM、SSI、START/STOP等） 可实现任意零点 可设置多个报警控制点（标准2个**可8个） 零点、报警点**记忆（不受断电影响） 支持负值显示、计算、控制 供电电源：5V/12/24VDC 抗干扰、抗冲击、抗振动、低漂移

为各种传感器数值显示而设计 MD系列仪表为各种传感器数值显示，信号变换和传输以及需要简单控制的场合而设计，标准仪表外壳，方便安装，符合工程使用的要求。抗干扰、抗冲击、抗振动。输入信号多样，输出信号齐备，可自动零点，可设置多个报警电，零点、报警点**记忆，不受断电影响，支持负值显示、计算、控制，工作稳定可靠，总有一款符合您的实际需要。

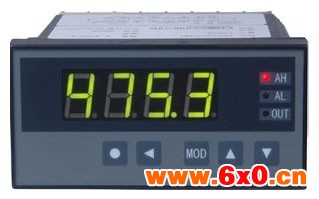

IM智能显示控制仪表 用于各种传感器数值显示、信号变换和传输以及简单的控制

? 概述 IM系列数显智能仪表与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送和控制。 误差小于0.02%F.S，并具备全量程调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度 适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型 支持2点报警输出，可选择多种报警方式，每个报警点值和报警灵敏度可分别独立设定。 高达五位数码，显示范围-99999~+99999，小数点位置可任意设定。 内置可编程信号放大器，放大倍数1、2、4、8、16、32、64、128用户可编程选择 满量程显示值可任意设定 信号极性、显示极性可任意设定 零点可任意设定 具有单键清零功能 基本技术规格  电    源：功耗小于3.5W 工作环境：-20℃~70℃，湿度低于90%R.H           需要更宽的温度范围需在订货时特别说明 显示范围：-99999~+99999，小数点位置任意可设定 显示颜色：红色（也可根据用户要求选其他颜色） 显示分辨力：1/100000 输入信号类型：电压、电流、电位器（电阻）等 电  压：0V~5V DC，0V~10V DC，5V~0V DC，10V~0V DC 等 电  流：0mA~10mA，0mA~20mA，10mA~0mA，20mA~0mA等 电位器：标准仪表应≥3K,更低的电阻值需在订货时说明 基本误差：小于±0.02%F.S 测量分辨力：1/100000 测量控制周期：模拟量输入0.02秒（如需更快请订货时说明） 内置可编程信号放大器，放大倍数1、2、4、8、16、32、64、128可用户编程选择 选配件技术规格  报警输出 多种报警方式，通过设定选择。 继电器输出：触点容量220V AC，5A OC门输出（订货时注明）：电压小于30V，电流小于50mA

安装与接线  注意：为确保安全，接线必须在断电后进行。   对于使用~220V的仪表，尤其要注意触电危险。 本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。

外形尺寸：

开孔尺寸：
