方易电气 XST显示仪表 显示控制仪表

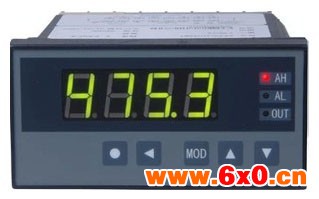

XST显示仪表

① 基本误差优于±0.2%F·S。16位A/D转换器。测控周期0.2秒，可提高到0.1秒。8段折线功能 ② 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③ 输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等。F2、WL等特殊分度，订货时要说明
④ 外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48以及台式实验室用仪表
⑤ 仪表电源220V AC，（9~30）V DC（订货时注明）

基本配置
单显示
扩展功能
① 报警设定值数字显示
② 测量值光柱显示
③ 报警输出：160×80，96×96规格最多可加4点；96×48规格最多可加3点，
72×72，48×48规格最多可加2点；160×80铝合金外壳型最多可加8点
④ 变送输出
⑤ 外供普通电源（给变送器供电）：24V或12V或5V
   外供精密电源（給荷重、压力等传感器供电）10V或12V或0.5~1.5mA
⑥ 通讯接口：RS 485或RS 232
⑦ 打印机接口（不含打印机单元）





内容	代码及说明
	XST	单显示
		A-	横式160×80×125或竖式80×160×125（W×H×L）
		B	96×96×112(W×H×L)
		C-	横式96×48×112或竖式48×96×112（W×H×L）
		D-	72×72×112(W×H×L)
		E-	48×48×112(W×H×L)
面板形式			H	横式
			S	竖式
			F	方形
显示方式 (LED显示颜色可按订货要求)				1	测量值（绿色）
				2	测量值（绿色）+设定值（红色）
				3	测量值（绿色）+测量值光柱（绿色）（限A、型仪表）
				4	测量值（绿色）+测量值光柱（绿色）+设定值光柱（红色）限A-S型
				5	测量值（绿色）+测量值光柱（绿色）+设定值（红色）限A-S型
输入信号 （其他输入信号，订货时说明）					E	热电偶K、S、R、B、N、E、J、T
					R	热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
					I	直流电流（4~20）mA、（0~10）mA或（0~20）mA
					V	直流电压（0~5）V、（1~5）V
					M	mV信号（订货注明范围）
					W	电位器500Ω~5000Ω
					L	远传压力表
报警点数量（注1）						T□	TO：无报警 T1~T4:1~4点报警 触点容量220VAC,3A
变送输出 （独立供电，全隔离。 10位D/A，误差小于±0.5%）							A0	无输出
							A1	电流输出（4~20）mA、（0~10）mA或（0~20）mA
							A2	电压输出（0~5）V、（1~5）V
或12位D./A，误差小于±0.2%							A3	电压输出（0~10）V
							A4	其他输出
外供电源								B0	无外供电源
								B1	外供24V DC
								B2	外供12V DC
								B3	外供精密电压源
								B4	外供精密恒流源
								B5	其他
通讯接口（注2）									S0	无通讯接口
									S1	RS-232接口
									S2	RS-485接口
仪表电源										V0	85V AC~265V AC
										V1	10V DC~36V DC
打印功能 （带硬件时钟）										P	表示带打印功能，不带可省略
										P1	表示带一体化打印机
非标准功能（注3）										N	N表示非标功能







★ 注1：C、D、E型仪表限制为2点，A、B型限制为4点



★ 注2：独立供电，全隔离，2400~19.2K 仪表地址99，应答延迟小于500uS



★ 注3：按使用要求，包括外形，显示方式，清零，报警锁定，最大值记忆，正负极性输入，运算等等。



测量精确
固定分类信号输入，已经各类信号的特点最大限度提升精度、分辨力及抗干扰能力，采用美国CS5523A/D转换器，保证了测量精度和速度



EMC III 超强的抗干扰能力，适用各种复杂现场



宽幅电源 高效率宽电源的开关电源设计



全隔离 输入、输出、外供、通讯全隔离



现场调校方便 具备零点、满度修正，8端折线修正，可设置的数字滤波等软件功能，方便粗粒调校过程中的问题，提高系统精度



面板种类多 数十种系那是面板形式，最大吸纳度满足操作



通讯可靠 带自诊断、自恢复的通讯姐口。透明、高校可靠



报警组态 10种报警方式可设定，满足多种控制要求



接口丰富 具备打印（手动、定时、报警）、RS232、RS485、大屏显示器接口



注1：



III级：适用于典型的工业环境。工业过程设备的使用场所,发电厂和户外高压变电站、继电器房等可作为这类环境的代表。



II级：适用于受保护的环境。工厂和发电厂的控制室或终端室可作为这类环境的代表。



I级：适用于具有良好保护的环境。计算机房可作为这类环境的代表。



*AC 85V~265V(效率高达90%)，DC 10V~36V



基本技术规格



4 电 源：85V~265V AC，功耗小于7VA；



10V~36V DC，功耗小于5VA；
其它电源规格以随机说明书为准



4 工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明



4 显示范围：-1999~9999，小数点位置可设定



4 显示颜色：测量值绿色，设定值红色



4 显示分辨力：1/10000



4 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种，其中
电压：1V~5V DC，0V~5V DC 可通过设定选择
电流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明



4 基本误差：小于±0.2%F.S



4 测量分辨力：1/60000，16位A/D转换器



4 测量控制周期：0.2秒



选配件技术规格



4 报警输出



— 10种报警方式，通过设定选择。延时报警功能



— 继电器输出：触点容量220V AC，3A



— OC门输出（订货时注明）：电压小于30V，电流小于50mA



4 变送输出



— 光电隔离



— 4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω



— 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明



— 输出分辨力：1/3000（内部分辨力1/4000），



误差小于±0.2% F.S



4 通讯接口



— 光电隔离



— RS232、RS485标准，在订货时注明



— 仪表地址0~99可设定



— 通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明



—
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms



— 配套测试软件，提供组态软件和应用软件技术支持



4 打印接口及打印单元



— 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月



— 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择



— 打印内容：时间（年、月、日、时、分），报警状态，测量值，
工程量单位



— 1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元



— 打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明



4 外供电源



— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA



— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA



— 24V DC，12V DC，5V DC或其它规格，需在订货时注明



4 外供电源



— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA



— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA



— 24V DC，12V DC，5V DC或其它规格，需在订货时注明
