产品详情

型号 DICE-DG2
品牌 DICE

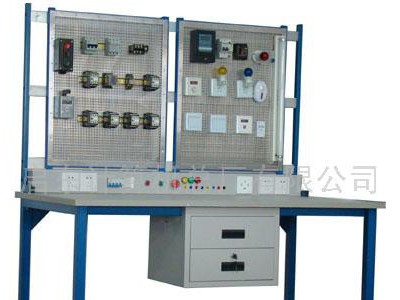

型号: DICE-DG2型维修电工及技能考核实训装置
产品介绍:
DICE-DG系列维修电工及技能考核实训装置一、系统概述:本实训装置适用于高等、中等、职业技术学校的电工学、电工原理、电子技术等课程实训。每个实训台有两个工位,两个学生可同时进行实验。每个实训台由两块实训电源屏、实训网孔板及实训桌组成。在实训网孔板上搭建实训电路。该实训装置可完成各种元器件的识别及使用、照明布线实训、继电器控制实验实训、电机控制实训等多项目的实验内容,是培养电工技术人才理想的实训装置。实训屏由电源、断路器、指示灯、按钮、急停按钮、测试仪表等组合而成。为保证在实训中人身及设备的安全,该实训台设有漏电及过载保护装置。实训时选择的的各种元件、器件和部件,可以方便地安装到网孔板上,方便灵活。根据教学和实训的需要。学生可以自主设计电路,选择不同的元器件,并自行布置配电线路,从而达到实训的目的。二、技术指标(1)       三相五线交流电源(2)       三相电源总开关带漏电保护1△n ≤30mA  时间≤0.1S(3)       三相、单相输出带自动空气开关  容量10A(4)       事故急停按钮、电源指示、供电指示(5)       市电插座(6)       设备外型尺寸(可根据需求定制)三、实验器件(1)照明部分:单相电度表、漏电断路器、熔断器、单相闸刀、三相闸刀、触摸延时开关、(声控、光控)开关、电位可调开关、遥控电子门铃、白炽灯座、日光灯座(含电子镇流器、启辉器)、一开开关、二开开关、二开插座等。(2)电气控制:交流接触器、三相组合熔断器、三相空气开关、倒顺开关、三连按钮开关、热继电器、时间继电器、中间继电器、三相电动机等。四、实验项目照明部分:(1)       电工常用工具的使用与识别(2)       单相电度表的安装(3)       漏电器的选用与安装(4)       熔断器的选用与安装(5)       一只单连开关控制一盏灯(6)       一只单连开关控制一盏灯并另外连接一只插座(7)       一只单连开关控制两盏灯(8)       两只单连开关控制两盏灯(9)       用两只双连开关在两地控制一盏灯(10)   触摸延时开关控制白炽灯电路(11)   (声控、光控)开关控制楼梯白炽灯电路(12)   简易调光灯控制电路(13)   日光灯的一般连接电路(14)   电子镇流器接线电路(15)   遥控电子音乐门铃电路(16)   电压表、电流表安装电路电气控制部分:(17)   三相异步电动机点动控制电路(18)   三相异步电动机单向自锁控制电路(19)   三相异步电动机点动单向起动混合控制电路(20)   三相异步电动机两地控制单向自锁电路(21)   正、反转控制电路(倒序开关)(22)   正、反转控制电路(交流接触器互锁)(23)   正、反转控制电路(机械按钮互锁)(24)   正、反转控制电路(交流接触器、机械按钮双重互锁)(25)   带点动正、反转控制电路(26)   两台电动机顺序启、停控制电路(27)   单按钮控制电动机启动和停止电路(28)   串电阻降压起动控制电路(29)   手动Y-△降压起动电路(30)   用中间、时间继电器实现的Y-△降压起动电路(31)   两个接触器实现Y-△降压起动电路(32)   三个接触器实现Y-△降压起动电路(33)   三相异步动机反接制动控制电路(34)   三相异步动机能耗控制电路(35)   双速电动机的切换运行控制(36)   C620-1型车床控制电路(37)   三相四线有功电度表直接安装电路(38)   三相四线有功电度表间接安装电路(39)   一台电流互感器测量三相电流的接线电路(40)   两台电流互感器测量三相电流的接线电路(41)   用三台电流互感器测量三相电流的接线电路
