型号 | DICE-DG1 |
产地 | 启东 |
电源 | 交流 |
类型 | 台式 |
外形尺寸 | 可加工定制 |
品牌 | DICE |
加工定制 | 是 |
产品介绍:

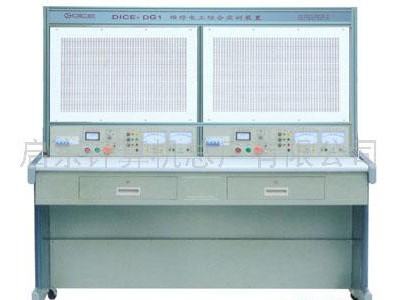

DICE-DG系列维修电工及技能考核实训装置 一、系统概述:本实训装置适用于高等、中等、职业技术学校的电工学、电工原理、电子技术等课程实训。每个实训台有两个工位,两个学生可同时进行实验。每个实训台由两块实训电源屏、实训网孔板及实训桌组成。在实训网孔板上搭建实训电路。该实训装置可完成各种元器件的识别及使用、照明布线实训、继电器控制实验实训、电机控制实训等多项目的实验内容,是培养电工技术人才理想的实训装置。实训屏由电源、断路器、指示灯、按钮、急停按钮、测试仪表等组合而成。为保证在实训中人身及设备的安全,该实训台设有漏电及过载保护装置。实训时选择的的各种元件、器件和部件,可以方便地安装到网孔板上,方便灵活。根据教学和实训的需要。学生可以自主设计电路,选择不同的元器件,并自行布置配电线路,从而达到实训的目的。 二、技术指标(1) 三相五线交流电源(2) 三相电源总开关带漏电保护1△n ≤30mA 时间≤0.1S(3) 三相、单相输出带自动空气开关 容量10A(4) 事故急停按钮、电源指示、供电指示(5) 市电插座(6) 设备外型尺寸(可根据需求定制) 三、实验器件(1)照明部分:单相电度表、漏电断路器、熔断器、单相闸刀、三相闸刀、触摸延时开关、 (声控、光控)开关、电位可调开关、遥控电子门铃、白炽灯座、日光灯座(含电子镇流器、启辉器)、一开开关、二开开关、二开插座等。(2)电气控制:交流接触器、三相组合熔断器、三相空气开关、倒顺开关、三连按钮开关、 热继电器、时间继电器、中间继电器、三相电动机等。 四、实验项目照明部分:(1) 电工常用工具的使用与识别(2) 单相电度表的安装(3) 漏电器的选用与安装(4) 熔断器的选用与安装(5) 一只单连开关控制一盏灯(6) 一只单连开关控制一盏灯并另外连接一只插座(7) 一只单连开关控制两盏灯(8) 两只单连开关控制两盏灯(9) 用两只双连开关在两地控制一盏灯(10) 触摸延时开关控制白炽灯电路(11) (声控、光控)开关控制楼梯白炽灯电路(12) 简易调光灯控制电路(13) 日光灯的一般连接电路(14) 电子镇流器接线电路(15) 遥控电子音乐门铃电路(16) 电压表、电流表安装电路电气控制部分:(17) 三相异步电动机点动控制电路(18) 三相异步电动机单向自锁控制电路(19) 三相异步电动机点动单向起动混合控制电路(20) 三相异步电动机两地控制单向自锁电路(21) 正、反转控制电路(倒序开关)(22) 正、反转控制电路(交流接触器互锁)(23) 正、反转控制电路(机械按钮互锁)(24) 正、反转控制电路(交流接触器、机械按钮双重互锁)(25) 带点动正、反转控制电路(26) 两台电动机顺序启、停控制电路(27) 单按钮控制电动机启动和停止电路(28) 串电阻降压起动控制电路(29) 手动Y-△降压起动电路(30) 用中间、时间继电器实现的Y-△降压起动电路(31) 两个接触器实现Y-△降压起动电路(32) 三个接触器实现Y-△降压起动电路(33) 三相异步动机反接制动控制电路(34) 三相异步动机能耗控制电路(35) 双速电动机的切换运行控制(36) C620-1型车床控制电路(37) 三相四线有功电度表直接安装电路(38) 三相四线有功电度表间接安装电路(39) 一台电流互感器测量三相电流的接线电路(40) 两台电流互感器测量三相电流的接线电路(41) 用三台电流互感器测量三相电流的接线电路
