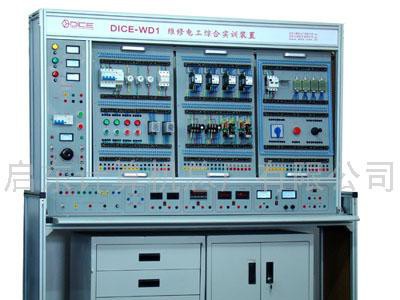

供应DICE-WD1型高级维修电工实综合训装置



型号	DICE-WD1型
产地	启东
电源	交流
外形尺寸	1720×720×1780
重量	100KG
品牌	DICE
加工定制	是

产品介绍：

一、概述       “DICE-WD1**维修电工实训装置”可对《初级维修电工技术》和《中级维修电工技术**中列出的电气控制线路和实用电子线路进行实际操作，能使学生的操作技能得到很好的锻炼与提高。该实训装置还能作为初级、中级维修电工技能考核装置。二、特点1、电气控制线路或电子线路实训元件都装在挂板上，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。三、技术性能1、输入电压：三相四线制380V±10％，50Hz2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)3、装置容量：<1.5KVA4、尺寸：1720×720×1780四、装置配备（一）电源、仪器控制屏       控制屏为实训提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：1、主控功能板（1）三相四线输入，通过漏电保护器，接通总电源，由接触器通过起、停按钮进行操作（2）设有450V指针式交流电压表三只，指示输入的三相电源电压2、交直流电源（1）励磁电源：直流220V/0.5A，具有短路保护。（2）电枢电源：直流0~220V/2A连续可调电源一路，具有短路保护和数字电压表显示。（3）可调交流电源：交流0~220V连续可调，设有短路保护。（4）各种交流电源：设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。打开开关，变压器副边**即可输出110V、36V、20V、20V、12V、6.3V的交流电压以供实验所需。（5）直流稳压电源：±12V，+5V各一路，具有短路保护。（6）直流可调稳压电源：设有电压调节和电流调节，调节电位器即可得到0~24V、0~2A的直流电源。3、交直流仪表（1）交流数字电压表：0~500V交流数字电压表一只（2）交流数字电流表：0~5A交流数字电流表一只（3）交流功率表：四位数显单相交流功率表，通过按钮可以轮换显示视在功率、有功功率、无功功率、电流、电压、频率、功率因数等参数，具有上、下限报警控制功能，内置继电器可选择视在功率、电流、电压报警有效。（4）直流数字电压表：0~300V直流数字电压表（5）直流数字电流表：测量范围0~5A，三位半数显。4、整流二极管：IN5408  四只（二）实训组件1、挂板1：配置漏电保护开关、熔断器、时间继电器、指示灯、按钮和接线端子排。该单元挂板为实训电路提供电源总开关，指令开关，电路的短路保护和电路运行的指示信号 2、挂板2：       配置交流接触器、热继电器、时间继电器、接线端子排。该单元挂板与挂板1同时使用，可完成电动机正反转控制、Y-△降压启动、电气控制等基本控制电路和由自锁、互锁、联锁、往返、时间等控制原则与过载、零压等保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 3、挂板3：配置电度表、镇流器、日光灯管、时间继电器、启辉器、电流继电器、按钮开关、指示灯、接线端子排该单元挂板可完成日光灯电路、电能测量电路和单元配电板电路的实训。与挂板1和挂板2配合，可在各种电动机的控制电路中添加过电流保护。该单元挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。 4、挂板4：       配置电磁铁、低压断路器、行程开关、急停开关**转换开关、十字开关、接线端子排等元件。该单元挂板与挂板1和挂板2配合，可完成复杂程度不超过铣床控制电路的电动机控制电路或生产机械控制实训。该单元挂板也可完成电工上岗、初级、中级考核有关机械控制电路连接的实训和考核。 5、挂板5：       配置三组0~90Ω/1.3A磁盘电阻、接线端子排等元件该单元挂板与挂板2配合，可完成电动机定子绕组串电阻启动、绕线式电动机的转子回路串电阻启动等功能，同时也可作为直流电动机电枢串联电阻启动等实训。 6、三相鼠笼式异步电动机（交流380V Y/△） 7、双速异步电动机（交流380V △/YY） 8、直流并励电动机（直流220V） 五、实训项目（一**电工**技师电工部分1、照明电路安装2、日光灯电路安装3、电网过电流自动切换备用电源连接4、接触器点动与连续转动电路连接5、按钮联锁的正、反转控制电路连接6、接触器联锁电动机正、反转电路连接7、接触器和按钮双重联锁、反转控制8、电动机定子绕组串联电阻启动控制电路9、按钮切换的Y/△启动按钮控制电路的连接10、时间继电器切换的Y/△启动控制电路连接11、电动机半波整流能耗制动控制电路连接12、电动机全波整流能耗制动控制电路连接13、电动机反接制动控制电路连接14、电动机往返行程控制电路连接实训15、电动机顺序启动控制电路连接实训16、电动机定时转动运转控制电路连接实训17、按钮切换的双速电动机控制电路的连接18、时间继电器切换的双速电动机控制电路连接实训19、直流电动机电枢串电阻启动控制电路连接20、直流电动机降压启动控制电路连接21、直流电动机正反转控制22、普通车床控制电路连接23、CA6140车床电气控制电路单元常见故障的检查与排除（选配）24、T68镗床电气控制单元常见故障的检查与排除（选配）25、X62W铣床电气控制单元常见故障的检查与排除（选配）26、电动葫芦电气控制单元常见故障的检查与排除（选配）（二）变频器部分（选配）1、变频器面板功能参数设置和操作2、变频器对电动机点动控制、启停控制3、变频器对电动机多段调速4、变频器的保护和报警功能实训5、变频器与PLC综合应用实训（三）PLC部分（选配）根据实训要求配置，具体实训项目参看可编程控制器实验内容 下图是照明实训挂箱及网孔板                     实训单元板                               网板
