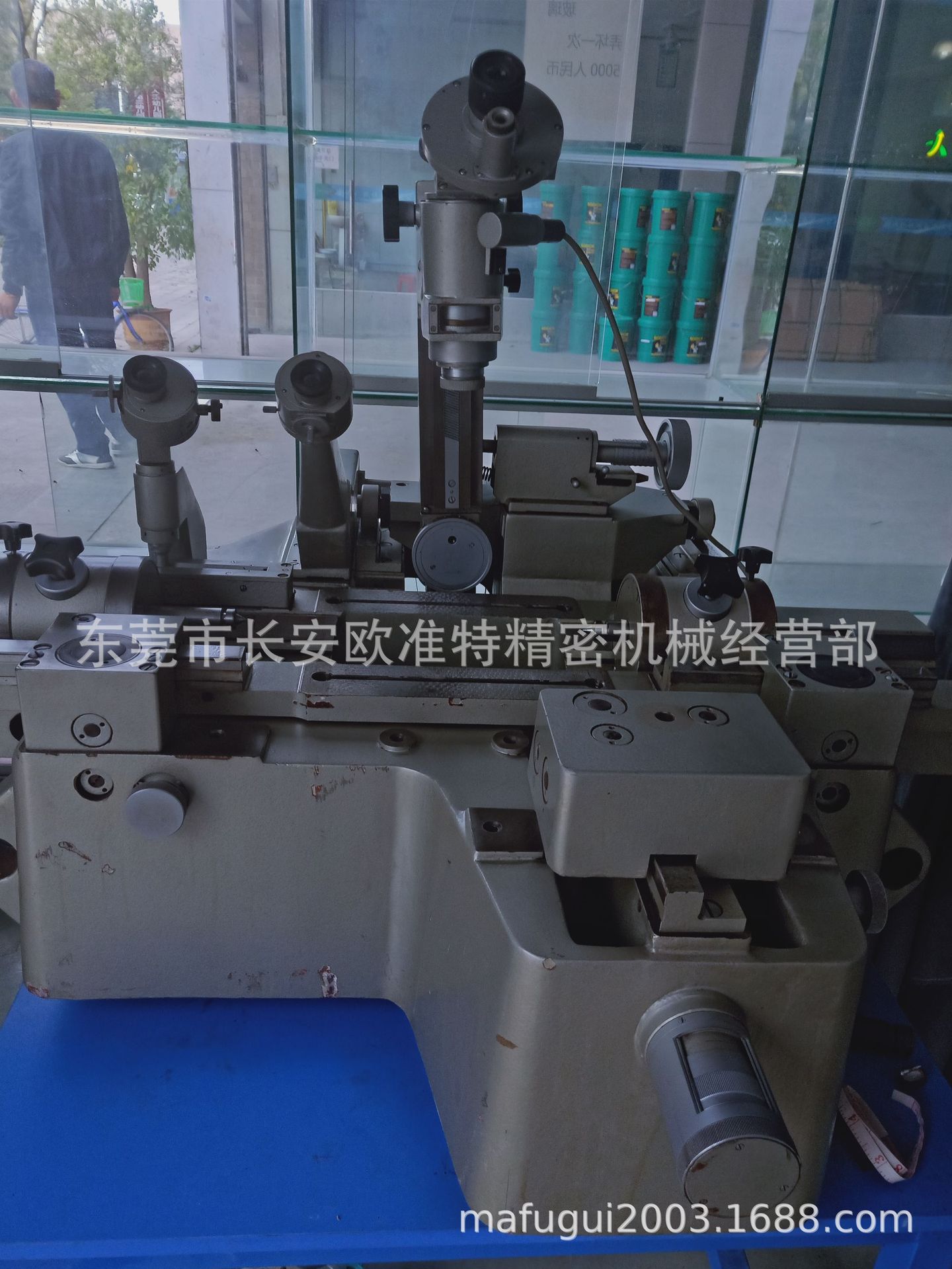

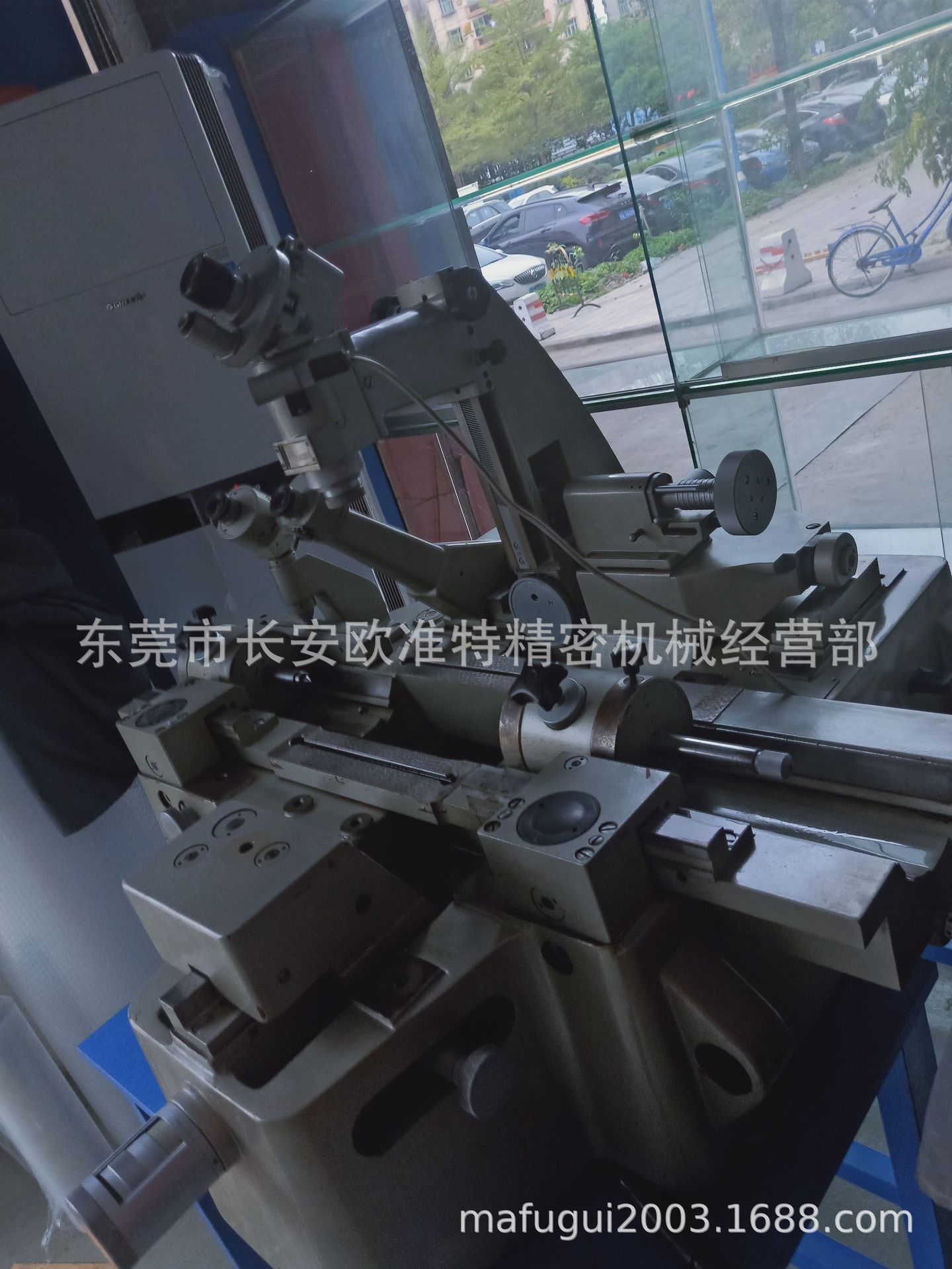

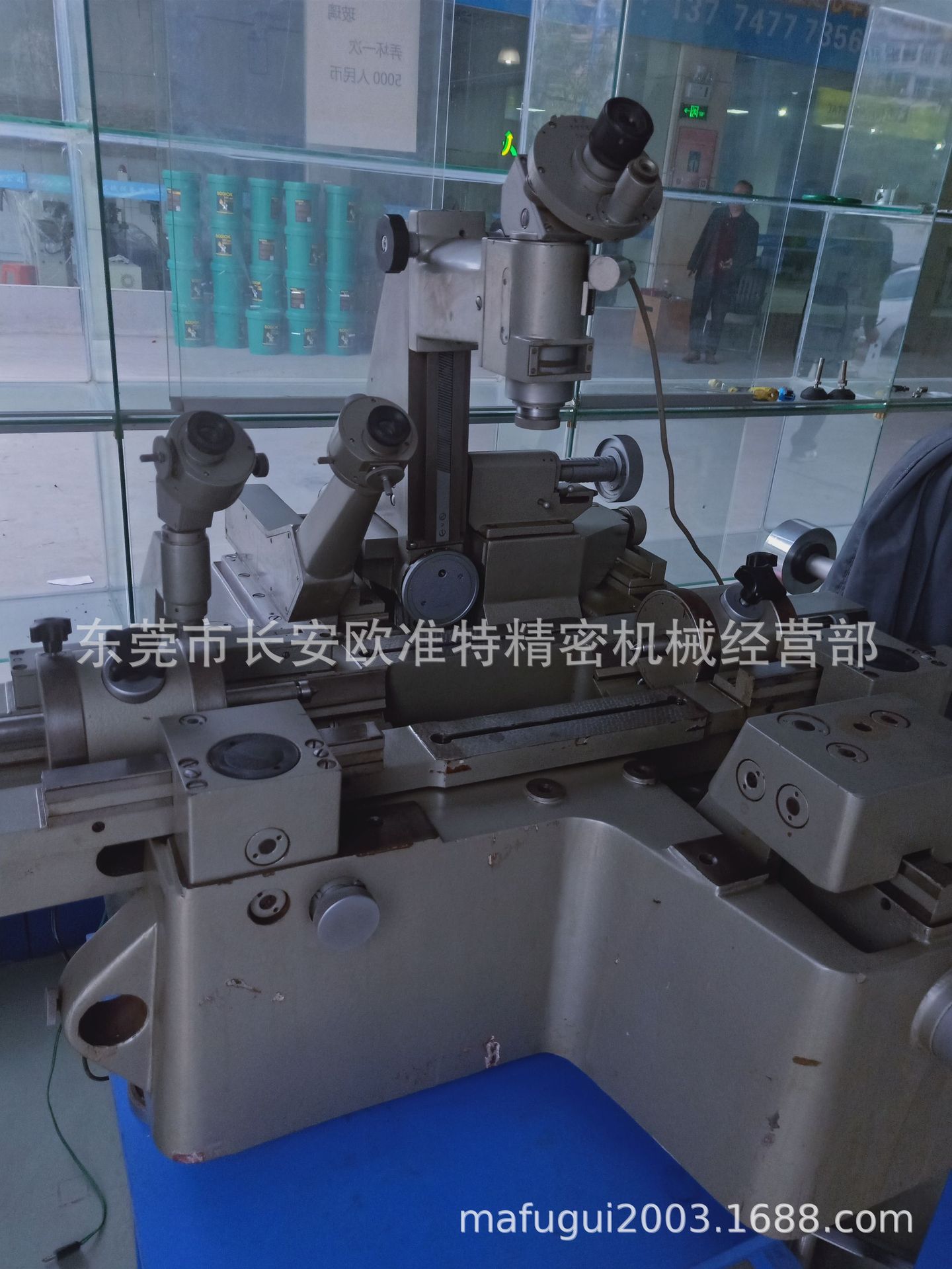

东莞长安二手 “新天光电” 多功能测量工具显微镜 JX7 螺纹 丝杆检测仪 二手工具显微镜



东莞长安二手 “新天光电”  多功能测量工具显微镜 JX7   螺纹 丝杆检测仪 二手工具显微镜









产品特点

主显微镜配有多种目镜和物镜，视场大，成像清晰；
采用目视读数系统，数据稳定可靠；
主显微镜可左右偏摆，适用于螺旋状零件测量；
透、反射照明，轮廓和表面尺寸均可测量；
具有快速移动和微动装置，并可快速切换；
带有顶针架、V形支架、测高装置等多种附件，使用面广。

---

产品用途

该仪器是机械制造业、电子制造业、计量院所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理，可使用影像法、轴切法、接触法和双光束干涉条纹法等多种方法进行测量。
典型测量对象有：
测量各种成型零件，如样板、样板车刀、样板铣刀、冲模和凸轮的形状；
测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程，齿形和牙型角；
测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

---

技术参数

工作台
X坐标行程：200mm
Y坐标行程：100mm
X、Y坐标分辨率：0.001mm
测量准确度：（1+L/100）μm，其中
 L为测量长度，单位：mm
平工作台尺寸（mm）：260×270
圆工作台直径：ф213mm
圆工作台角度分划范围：0°~ 360°
圆工作台角度分度值：30"


主显微镜立柱
倾斜范围：±12°
倾斜角度分度值：30'
测角目镜
角度分划范围：360°
角度分度值：1'
轮廓目镜
螺纹角度分划范围：±7°
轮廓角度分度值：10'
顶针装置
顶针间的夹紧长度：700mm
顶针间能容纳的直径：ф100mm

高顶针架
高顶针架夹持长度：200mm
高顶针架能容纳的直径：ф250mm
分度头
分度头角度分划范围：0°~ 360°
分度头角度分度值：1′
光学定位器
测量范围（mm）：5 ~ 200


测杆垂直方向摆动范围：±3°
***小探测孔径：ф5mm
探测深度：15mm
定位变动性： <1μm
测量力（N）：0.1±0.03
仪器主机外形尺寸(mm)
长×宽×高=1300×1250×800
仪器重量：450kg
环境要求：室内温度20℃±1℃，相对湿度小于60%
