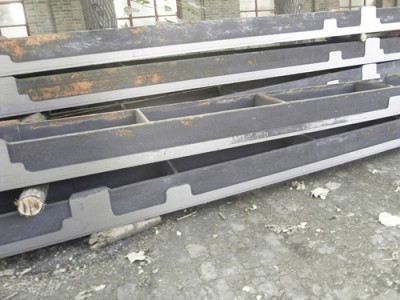

炉门炉框保护板是焦炉的主要护炉铁件，是填充闭焦炉炭化室的主体设备，该产品材料为HT200RTC-0.8RUT340。针对三大件的机械加工，企业具备了6米龙门刨、8米组合机床、园转盘组机、Z50摇臂钻等大型设备，满足了三大件的加工质量要求。针对炉门框密封面加工要求高的特点，采用了刀盘，刨、铁相结合的加工手段，了炉门框密封面的粗糙要求，炉门框背面圆弧槽是机加工的难点，我企业自行设计、了圆转组机解决了这一难点，炉门两侧及两端面加工，为了控制响应的平行度和垂直度，采用了8米组机配备刀盘一次性加工完成。对三大件的定位孔及零部件装孔均设计了的钻模装置，机械加工的质量。
焦化设备配件干熄焦工艺流程跟延迟技术概述
{一}、焦化设备配件干熄焦工艺流程
装满红焦的焦罐车由电机车牵引至提升井架底部。起重机将焦罐提升并送至干熄炉炉顶，通过带布料器的装入装置将焦炭装入干熄炉内。焦化设备配件在干熄炉中焦炭与惰性气体直接进行热交换，焦炭被冷却至≤200℃，经排焦装置卸到带式输送机上，然后送往焦处理系统。
循环风机将冷却焦炭的惰性气体从干熄炉底部的供气装置鼓入干熄炉内，与红热焦炭逆流换热。自干熄炉排出的热循环气体的温度约为880-960℃，经一次除尘器除尘后进入干熄焦锅炉换热，温度降至160~180℃。由锅炉出来的冷循环气体经二次除尘器除尘后，由循环风机加压，再经热管换热器(给水预热器冷却)冷却至130℃左右进入干熄炉循环使用。
一、二次除尘器分离出的焦粉，由专门的输送设备将其收集在贮槽内，以备外运。
干熄焦装置的装料、排焦、预存室放散及风机后放散等处产生的烟尘均进入干熄焦地面站除尘系统，除尘后放散。
干熄焦装置的布置
干熄焦装置布置在焦炉炉组中部大间台的焦侧区域，干熄炉一锅炉中心线垂直于熄焦车轨道中心线。干熄焦装置的提升井架横跨在熄焦车轨道上方，起重机直接提升焦罐。
为方便起重机及装入装置中部分设备的维护、检修，在起重机上设置一台检修用电动葫芦；为方便排焦装置中各设备的维护与检修，设置相应的检修平台和轨道。为方便巡检及检修人员的操作，在干熄炉构架的一侧设置人行走梯及电梯。
迁车台分别布置在1#，4#焦炉端台外侧。
{二}、延迟焦炉配件焦化技术概述
随着常规原油可利用量日趋减少，原油重质化和劣质化及市场对轻质油品需求量的不断增长，为了提高炼厂经济效益，超重质油、高含硫、高含酸、以及稠油等的劣质原油比例的增加，为了满足原料变化的要求，使得提高劣质原油和重油的加工能力，实现轻质化目标，不断提供轻质油品收率和产量，成为炼油技术发展的新方向。
延迟焦化、溶剂脱沥青、重油催化裂化以及近年新发展的渣油加氢脱硫处理等焦炉配件装置，逐渐成为渣油和重油的主要加工装置。焦化设备配件在利用重油催化裂化和渣油加氢脱硫两种工艺处理残炭过高，以及镍、钒等重金属含量过高的渣油或重油时，易造成催化剂单耗增加，甚至造成催化剂失活，装置产品分布变差，运行周期缩短，运行成本增加等问题。以热裂化和缩合反应为主延迟焦化装置，由于其工艺流程简单，装置投资及运行成本相对不高，原料适应性强，能够加工高残炭、高沥青质、高胶质、高金属含量的劣质原油产生的廉价渣油，延迟焦化装置是重质原油配套加工装置合理选择。延迟焦化装置具有高柴汽比的优点，同时延迟焦化生产的柴油十六烷值远高于催化裂化生产的柴油，延迟焦化生产的汽油经过加氢处理后，可作为的裂解乙烯装置原料。
延迟焦化作为一种重质油轻质化的主要手段，装置在大型化、投资低、原料适应性广泛、装置技术发展成熟等方面。
(1)投资及运行成本较低
以加工大庆原油渣油为例，加工能力为100万t/a的延迟焦化和催化裂化装置固定投资费用比约为1：2，而延迟焦化装置的能耗仅相当于催化裂化装置的二分之一，此外延迟焦化装置的剂耗成本也远低于催化裂化装置。
(2)原料适应性强
延迟焦化装置因其柴油收率高、是增产柴油产量的优选装置，延迟焦化生产的汽油进过加氢处理后，可为化工裂解装置提供原料，此外原料适应范围广泛，可直接加工重质稠油，常减压减压渣油，重油催化装置产生的油浆等原料。
(3)技术成熟可靠
延迟焦化、催化裂化、减勃裂化等非临氢工艺具有技术成熟，应用广泛等特点，是我国较主要的重油加工技术，其中30%以上的渣油是通过焦化工艺加工的，而8_5%以上的焦化处理能力是通过延迟焦化工艺完成的。
延迟焦化装置多采用一台加热炉，两座焦炭塔工艺，在工艺控制上为延缓炉管结焦，采用注汽或注水方式增加炉管内高温油品的流速，从而起到延迟结焦的作用，实现绝大部生焦反应在焦炭塔内进行，近年来在线清焦技术及机械清焦技术已在延迟焦化装置广泛应用，作为重质渣油的加工手段，目前劣质重油炼油厂多配套延迟焦化装置。
