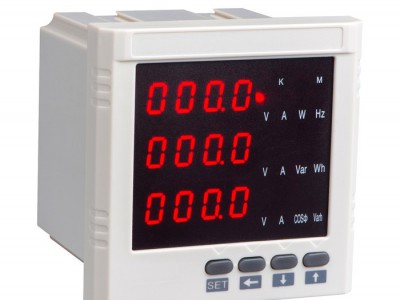

东标pd800g-m多功能电力仪表 智能电力监测仪 数码三相多功能电力仪表 数显电力仪表

产品价格1.00元/只

最小起订量:1 只可售数量:10000 只

用手机扫描二维码直达商品手机版
手机查看详情
工作原理:
电子式
接线方式:
直接接入
发货时限:
自买家付款之日起 10 天内发货
所在地区:
浙江/温州市
有效期至:
长期有效
最后更新:
2019-11-24 21:19
浏览次数:
805

企业信息

所在地区:浙江/温州市

会员级别:普通会员

企业类型:有限责任公司 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

浙江东标电气有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

工作原理 电子式
接线方式 直接接入
类型 多功能功率测量仪表
相数 三相
结构型式 整体式
参比电压 220V
品牌 东标
型号 pd800g-m
加工定制
电源性质 直流表

产品名称:三相多功能电力仪表

产品概述:
    多功能电力仪表是在消化国外进口同类产品的技术基础上,根据我国对电力设备的运行和计算机智能化监控要求而设计的,该产品集电流表、电压表、功率表、功率因数表、电度表为一体的综合电量监测仪表,RS485通讯接口将该仪表联接到监测中心的计算机网络,是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
    多功能电力仪表专用于50/60Hz供电系统电量参数的综合采集;测量并显示三相电压、三相电流、有功功率、无功功率,功率因数,频率、有功电能(累积)和无功电能(累积),电能量数值仅作为企业内部二级计量考核、核算用,不作计价计量、付费使用

标准配置:
⑴仪表测量电网上高/低压三相电流,三相电压,有功功率,无功功率,功率因数,频率,有功电能,无功电能。
⑵标准CT,PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷采用宽视角、带白色背光的LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式. (LCD尺寸仅120*120和96*96两种)
外型尺寸:120*120mm 96*96mm 80*80mm 72*72mm
开孔尺寸:112*112mm 91*91mm 76*76mm 67*67mm


违禁词

技术指标:

    能     数
  入   测   量   显   示    络 三相三线、三相四线
  压 额定值 AC100V、400V(订货时请说明)
过负荷 测量:1.2倍     瞬时:2倍/10s
  耗 <1VA (每相)
  抗 >300kΩ
  度 RMS测量,精度等级0.5%
电 流 额定值 AC1A、5A(订货时请说明)
过负荷 持续:1.2倍     瞬时:10倍/10s
  耗 <0.4VA (每相)
  抗 <20mΩ
  度 RMS测量,精度等级0.5%
   率 40~60HZ,精度0.1Hz
   率 有功、无功、实在功率,精度0.5%
   示 可编程设置、切换、循环,LCD和LED两种规格显示
电能计量 4象限电能 四象限正反向计量  有功精度0.5级,无功为2级
需量 滑差式、滑差时间1min,滑差区间15min
 电  源 工作范围 AC、DC  80V~265V
    耗 ≤5VA
输 出 可 编 程 数字接口 RS-485、MODBUS-RTU协议
脉冲输出 2路电能脉冲输出
  境 工作环境 -10~55℃
储存环境 -20~70℃
  全   压 辅助电源、输入信号、输出信号之间>1.5kV
  缘 输入、输出、电源对机壳>5M
  形   寸 120×120   96 X 96    80x80  72X72(长、宽)
  量 0.6kg


















订货示例:

订货示例:
例1三相多功能电力仪表
信号输入:AC380V(输入电压)100/5A(电流变比)
接线方式:三相四线
工作电源:AC220V或AC/DC80-265V
其他:(未做说明按照默认出厂设置)

例2三相多功能电力仪表
信号输入:AC10/0.1KV(输入电压)100/5A(电流变比)
接线方式:三相三线
工作电源:AC220V或AC/DC80-265V
其他:(未做说明按照默认出厂设置)
