cbn齿轮泵 微型齿轮水泵 cb-b63齿轮泵 隋



类型	齿轮泵
材质	铸铁
驱动方式	电动
性能	变频
用途	管道泵
输送介质	其他
泵轴位置	其他
叶轮数目	单级
流量	1~900（m3/h）
扬程	1~200（m）
转速	2900（rpm）
吸入口径	15~300（mm）
排出口径	15~300（mm）
效率	99
输出流量	1~300
电压	220/380（V）
功率	1~90（kw）
规格	CB-B2.5,CB-B4,CB-B6,CB-B10,CB-B32,CB-B2.5F,CB-B4F,CB-B6F,CB-B10F,CB-B2.5带耳,CB-B4带耳,CB-B6带耳,CB-B10带耳
排出压力	1~10
适用范围	液压油、机械油、燃料油
必需汽蚀余量	100
品牌	galileo/伽利略
型号	CB-B系列21

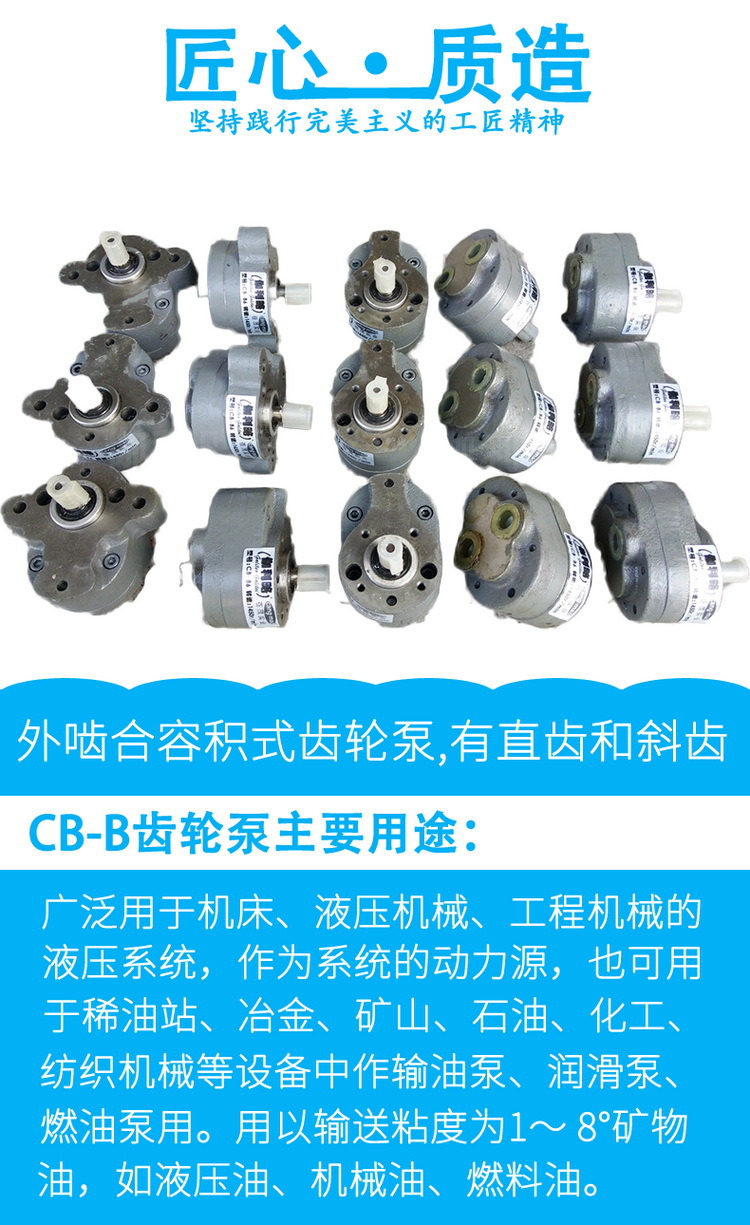

CB-B齿轮泵功能简介

本系列齿轮泵为外啮合容积式齿轮泵，有直齿和斜齿两种，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油。广泛用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、燃油泵用。

CB-B齿轮泵结构特性：

2.1齿轮泵主要有泵体、齿轮、前盖、后盖、轴承、骨架油封等零部件组成。

2.2泵体、前、后盖选用HT250灰铸铁，齿轮采用优质粉末冶金，泵轴选用40Cr结合钢淬硬处理，轴承选用SF-1无油润滑轴承或滚针轴承，密封采用双唇丁睛橡胶(注：油液温度在60℃-200℃时或输送介质有腐蚀性时，订货时说明)，使齿轮泵工作性能稳定耐磨损，寿命长，使用斜齿轮，声音会更低。

CB-B齿轮泵的特点：

3.1体积小，重量轻，结构简单，价格低，工作可靠。

3.2具有很好的自吸性，开机时无需灌油，使用也不需灌油。

3.3安装、使用、维护方便。

CB-B齿轮泵技术参数

型号	额定流量 L/min	额定压力 MPa	额定转速 r/min	容积效率 ηv%	总效率 ηt%	压力脉动 MPa	噪声值 分贝	驱动功率 kw	大概重量
CB-B2.5	2.5	2.5	1450	≥70	≥63	±0.15	62～65	0.18	1.6
CB-B4	4			≥80	≥72			0.21	1.7
CB-B6	6							0.31	1.8
CB-B10	10			≥90	≥81			0.51	2.1
CB-B16	16						67～70	0.82	4.2
CB-B20	20							1.02	4.4
CB-B25	25							1.30	4.6
CB-B32	32			≥94	≥85			1.65	5.0
CB-B40	40						74～77	2.1	7.2
CB-B50	50							2.6	7.6
CB-B63	63							3.3	7.8
CB-B80	80						80～83	4.1	12.6
CB-B100	100			≥95	≥86			5.1	13.3
CB-B125	125							6.5	14.5
CB-B160	160							8.2	15.6

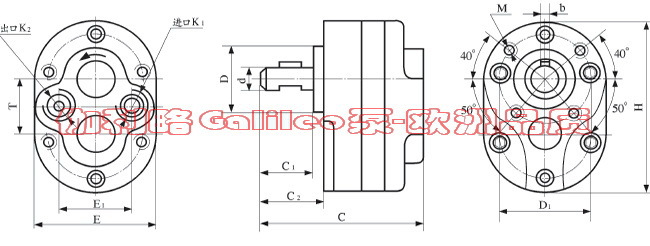

CB-B齿轮泵外形及安装尺寸

型号	C	E	H	C1	C2	D(f8)	D1	d(h7)	E1	T	b	M	K1	K2
CB-B2.5	79	66	96	25	30	Φ35	Φ50	Φ12	35	30	4	M6	Z3/8"	Z3/8"
CB-B4	82
CB-B6	86
CB-B10	94
CB-B16	107	90	132	30	35	Φ50	Φ55	Φ6	50	42	5	M8	Z3/4"	Z3/4"
CB-B20	111
CB-B25	115
CB-B32	121
CB-B40	132	102	154	35	40	Φ55	Φ80	Φ22	55	52	6	M8	Z1"	Z3/4"
CB-B50	138
CB-B63	144
CB-B80	158	121	186	45	50	Φ70	Φ95	Φ30	65	65	8	M8	Z11/4"	Z1"
CB-B100	165
CB-B125	174
CB-B160	186							Φ35

注：介质温度60℃～200℃时，订货时说明。可根据客户要求设计制造。



CB-B齿轮泵安装、操作及注意事项：

6.1安装：

a泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。

b泵轴如与孔联接，泵轴与孔的配合间隙应在0.02-0.03mm之间不许强行敲打，以免使泵轴卡死。

c泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。

6.2操作：

a点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。

b开机运转后应检查泵进出口压力在泵的规定使用压力范围内。

c观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。

6.3注意事项:

a本系列泵不适用于输送高度挥发或闪点低的液体，如酒精、苯等。

b本系列泵不可以反转，如需反转泵，订货时说明。型号标记为：CB-B※※F系列摆线齿轮油泵。

c常见故障及排除方法：

现象	产生原因	排除方法
不出油或出油少	1、旋转方向不对	1、更正旋转方向
	2、吸油液面过低	2、加油使液面升到规定高度
	3、滤油器堵塞或过小	3、清洗滤油器或更换大流量滤油器
	4、油温过低，粘度大	4、预热油液
没有压力，压力升不高	1、溢流阀调得过低	1、重新调整溢流阀
	2、油液温度升高，粘度低或液体本身粘度低	2、降低油温或证做间隙小的齿轮泵
	3、吸油管漏气	3、检查吸油管
	4、泵内零件磨损严重	4、更新新泵
骨架油封漏洞	1、电机转向接反	1、调整转向
	2、油箱液面距齿轮泵平面高度过高	2、降低液面或重新订做填料密封齿轮泵
有噪音或振动	1、泵轴与电机轴不同心	1、重新调整
	2、吸油管或滤油器堵塞	2、清降堵塞物
	3、吸油管漏气，油液有气泡	3、检查吸油管道
	4、吸油管过小或过长	4、重新调整
	5、紧固件松动	5、检查拧紧
电动机过热	1、输出压力过高	1、调低压力
	2、液体温度低，粘度大或液体本身粘度大	2、预热油液或降低电机转速
	3、泵齿油与轴承严重磨损或咬死	3、拆下修理或更换新泵

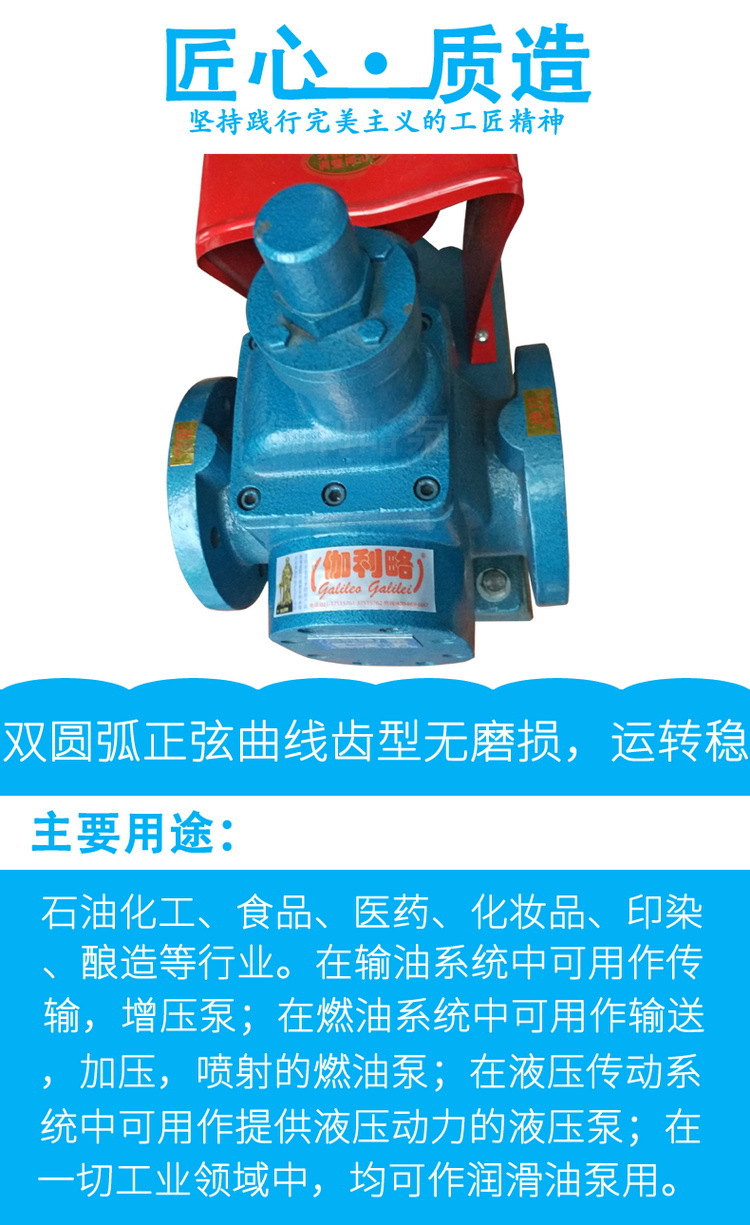

YCB圆弧齿轮泵介绍：

YCB型系列圆弧齿轮泵采用双圆弧正弦曲线齿型，齿轮咬合过程中齿廓面没有相对滑动，故齿面无磨损，运转平稳，泵件全部采用精密铸造，外形美观。YCB型系列圆弧齿轮泵设有安全阀作为超载保护，另保温泵有空心夹层，可用于导热油、蒸汽、热水等媒体对输送的液体和泵进行加热，保温及冷却。

YCB系列圆弧齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体，以及用于液压传动系统。

YCB型系列圆弧齿轮泵主要适于：石油化工、食品、医药、化妆品、印染、酿造等行业。

YCB系列圆弧齿轮泵结构特点：
  YCB系列圆弧齿轮泵采用了先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。
  YCB系列圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。
  泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。
  泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。从主轴外伸端向泵看，为顺时针旋转。
YCB系列圆弧齿轮泵应用范围：
  在输油系统中可用作传输，增压泵；
  在燃油系统中可用作输送，加压，喷射的燃油泵；
  在液压传动系统中可用作提供液压动力的液压泵；
  在一切工业领域中，均可作润滑油泵用。

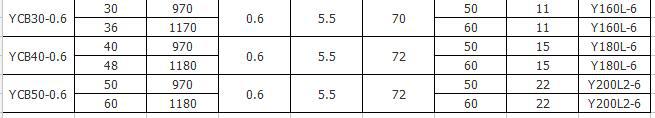

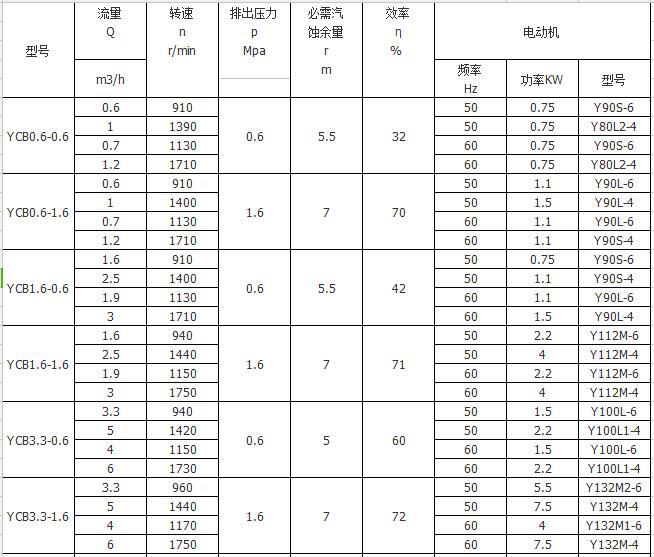

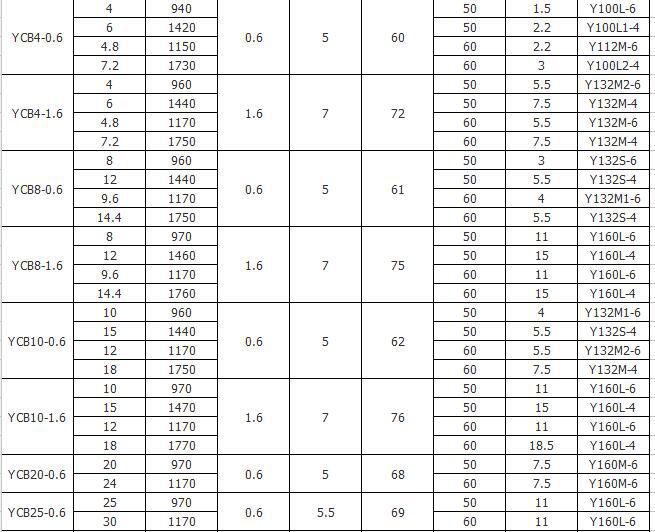

YCB系列圆弧齿轮泵性能参数：

木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。

售后服务承诺

1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。

2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.上海苍茂实业本着以客户利益为，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以低成本价对设备进行维护。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
