点击图片查看原图产品价格4300.00元/
最小起订量：1 可售数量：999
| 品牌 | YM |
|---|---|
| 型号 | -201 |
一、概述

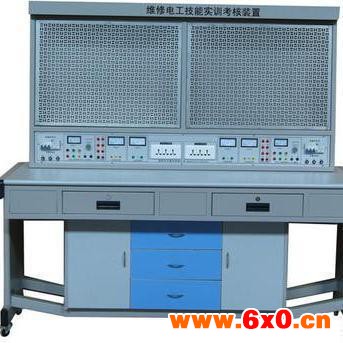

YM-201初级维修电工实训考核装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的最佳选择。
二、技术指标及要求:
1、外型尺寸：155 x 120 x 160 cm3
铁质喷塑结构，防火板面板。下面设有抽屉和柜子用于存放工具和元器件。装有四个万向调节转动轮子，并装有刹车系统。
2、工作电源：交流三相四线380±5% 50HZ
3、输入功率：<1.5KVA
电源：
4、输出交流电源：三相四线380V、单相220V，电压表指示。
5、人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。
7、低压交流电源:3V、6V、9V、12V、18V、24V、36V，110V；并可输出双3V、6V、9V、12V、18V。
8、电源插座：提供三个多功能电源插座。
9、测量仪表:指针式交流450V电压表一只；指针式交流电流表2A一只。
10、网孔板（两块）：规格：57*70CM。
三、实验器材配置（每台2套配件）
配置清单
| 序号 | 名称 | 数量 |
| 1 | 实训网板 | 1块 |
| 2 | 实验导线 | 1套 |
| 3 | 使用说明书 | 1本 |
| 4 | 交流接触器CJX2-0910 380V | 3 |
| 5 | 时间继电器ST3P A-B 380V 60S | 1 |
| 6 | 热继电器JR36-20 | 2 |
| 7 | 电阻 | 3 |
| 8 | 按钮开关盒 | 3 |
| 9 | 端子排 | 2 |
| 10 | 日光灯 | 1 |
| 11 | 灯座 | 2 |
| 12 | 墙壁开关 | 2 |
| 13 | 声控开关 | 1 |
| 14 | 触摸开关 | 1 |
| 15 | 白炽灯泡 | 2 |
| 16 | 180瓦三相异步电动机（带离心开关） | 1 |
| 17 | 低压断路器DZ47-63 3P | 1 |
| 18 | 熔断器RT18-32 3P | 2 |
| 19 | C端子导轨 | 1 |
| 20 | 明盒 | 3 |
| 21 | 单相电能表 | 1 |
| 22 | 行程开关LXg—001 | 2 |
| 23 | 行程开关LXg—222 | 2 |
四、实训项目
实验一 照明电路
实验二 日光灯电路
实验三 单相电度表电路
实验四 声光控路灯电路
实验五 触摸延时路灯电路
实验六 双控楼梯灯电路
实验七 闸刀开关正转控制电路
实验八 接触器点动控制电路
实验九 自锁正转控制电路
实验十 带过载保护的正转控制电路
实验十一 接触器联锁电动机正反转电路
实验十二按钮联锁正反转控制电路
实验十三接触器和按钮联锁双重联锁正反转控制电路
实验十四自动往返行程控制电路
实验十五 手动Y/△降压启动控制电路
实验十六 接触器切换星形/三角形启动控制电路
实验十七三相异步电动机串电阻降压启动自动控制
实验十八单向降压启动及反接制动控制
