罗茨泵的工作原理--我知道在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。罗茨泵的真空除取决于泵本身结构和精度外,还取决于前级泵的真空。为了提高泵的真空度,可将罗茨泵串联使用。
罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然加高。当转子继续转动时,气体排出泵外。
罗茨泵的工作原理--我知道如图为罗茨泵转子由0°转到180°的抽气过程。在0°位置时,下转子从泵入口封入v0体积的气体。当转到45°位置时,该腔与排气口相通。由于排气侧压强较高,引起一部分气体返冲过来。当转到90°位置时,下转子封入的气体,连同返冲的气体一起排向泵外。这时,上转子也从泵入口封入v0体积的气体。当转子继续转到135°时,上转子封入的气体与排气口相通,重复上述过程。180°位置和0°位置是一样的。转子主轴旋转一周共排出四个v0体积的气体。
罗茨泵噪声机理探讨和故障排除方法
[一]、罗茨泵噪声机理探讨
罗茨泵(简称罗茨泵)是一种无内压缩的旋转变容式真空泵。其抽气过程如图1所示,在泵腔内有两个形状对称的转子,转子形状有两叶、三叶和四叶的。两个转子彼此朝相反方向旋转。由轴端齿轮驱动同步转动。转子彼此无接触,转子与泵腔壁也无接触,其间通常有0.15~1.0mm的间隙,泵壁靠间隙来密封。通常间隙的改变也是导致噪声产生的主要原因,而传动齿轮间的齿隙是齿轮箱发热的直接原因。发热的同时也会产生噪声。两者关系密不可分。
噪声的成因和降低措施
罗茨油泵的噪声,通常指泵在运转稳定时测得的噪声级。它包括泵本身的噪声和电机的噪声。就发声的部位来分,泵的噪声有下列几个可能方面。
①轴承噪声;
②齿轮噪声;
③转子与侧盖间隙的改变,导致转子与侧盖磨擦产生的噪声以及由此产生气流的噪声。
①轴承及齿轮除本身误差导致产生的噪声外,其实较主要的噪声是由于泵的定子、侧盖、轴承座的误差的累积。反映在轴承上是两端轴承的同轴度变大。
由于泵体两端面的平行度误差,侧盖端面与承座内孔的垂直度误差,轴承座内孔与外圆的同轴度误差,以及侧盖与定子定位时的位置误差。较终结果反映在轴承上是前后轴承内孔出现误差累积。即转子轴出现情况:轴承受力不平衡,造成转子轴扭曲变形,转子震动,轴承发热且出现噪音。双列轴承出现该现象为明显。因为单列轴承较薄,在限制轴的转动度时并没有双列轴承强烈。
②齿轮产生的噪声与轴承产生噪声的原因基本相同。但与齿轮本身的精度关系大,由于齿轮的外齿与内圆的同轴度存在误差,当一对齿轮在相互啮合时会出现一部分齿啮合较紧,即相互间的齿隙太小,而与其相对的一部分较松。出现该种情况可以把其中一个齿轮卸下,把该齿轮沿转子轴旋转180度再装上,把齿轮的外齿与内圆的同轴度误差相互抵消,可以使齿轮相互间的间隙均匀,即可齿轮啮合时的噪声。减少齿轮发热。但如果是齿轮的齿本身的加工精度达不到要求,用这种方法也是解决不了的。只有提高齿轮的本身加工精度,才是降低罗茨泵噪声的措施。
③在罗茨泵工作压缩过程中产生的热量被传到转子和泵体上。转子很难将热量传至泵外,而泵体的热量很容易被散失到周围大气中。因而转子与泵体间就出现温差。加剧了转子的热膨胀。当泵负荷增大时(即泵的进出气口压差超过允许压差),转子膨胀会消失间隙,使转子与侧盖相互磨擦,加大热膨胀,直至被卡死。
若转子在运转过程中不能被卡住,故在型线设计时,要求转子之间,转子与泵腔之间,转子与端盖之间规定有间隙,以补偿真空泵的和装配的不准以及受热引起的变形等,而且转子形状对称,动平衡性能良好,能够减小震动噪声及发热。
[二]、罗茨泵常见故障与排除及拆装方法
如罗茨泵(机械增压泵)机组经运转一段时间后,罗茨泵内产生异常杂音,则可能有以下原因:
1、的启动压力太高,造成泵的机件过热而受损(有些机械增压泵经特殊设计后,也可以在大气压下启动)。
2、在生产工艺中产生的较大的磨耗性粒子进入罗茨泵内部造成机件磨损。
3、泵的安放位置不对,例如:倾斜置放。泵内的润滑油的油量不适合。
以上各原因均会导致罗茨泵的机件(转子、定子、轴承与齿轮等)精密度变差或受严重污染,从而使罗茨泵在运转中产生异常杂音。
当发现泵在运转中产生异常杂音后,应立即检查泵的启动压力是否符合规定值,可用电流表检查泵电机的输入电流是否合乎额定值,有无异常的高或低。还应检查泵内润滑油的情况及泵的安放位置是否合适。发现问题后,要立即采取相应的措施解决。
罗茨泵工作时转子与转子,转子与泵体互相不接触,因此没有直接磨损,但由于间隙很小(一般0.10~0.25mm),经运转后传动齿轮磨损,当齿侧间隙大于转子间较小间隙时,将产生相碰而发生故障,此时则应换齿轮。一般在运转一年则应进行大修一次,检查齿轮及轴承的磨损情况,检查密封装置,换密封圈(环),检查转子腐蚀情况,转子结垢情况,泵体内表面腐蚀情况和结垢情况。清洗测量磨损超出规定尺寸时,应调整间隙或换零件。
泵的拆装程序如下:
1、放出润滑油及冷却水;
2、拆卸联轴器和电机;
3、拆卸旁通管路和旁通阀;
4、拆轴承;
5、拆卸前后端盖及密封装置;
6、拆转动齿轮;
7、拆转子。
拆装时的注意事项如下:
1、安装底座时认真调整水平,否则将影响转子与泵体两端的间隙;
2、拆装零部件不能用铁锤敲打;
3、拆装时注意密封面,不得有任何划痕和碰伤;
4、平面密封使用室温硫化橡胶时,要涂布均匀,不能过薄也不能太厚;
5、转子装后应认真调整间隙,按规定间隙调整,发现超出规定时应取出重新修理,但修理后进行动平衡调试,动平衡合格后再重新组装。
泊头市亚兴工业泵阀有限责任(http://www.czbtyxc.com)生产、检测、与服务一体化的模式,主要产品各种直流齿轮泵、内啮合齿轮泵、罗茨泵等,在我国各类燃烧器和筑路设备等工业得到推广和应用。等广泛用于石化、电力、食品等行业。我还可以根据用户的要求专门设计各类特种工业泵。

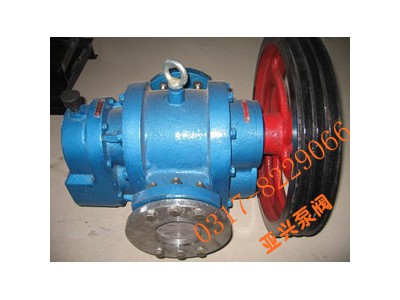

亚兴工业泵阀厂家零售LC罗茨泵
