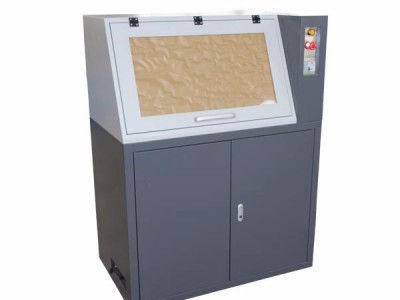

绝缘材料电气强度试验仪

产品价格48888.00元/台

最小起订量:可售数量:100 台

用手机扫描二维码直达商品手机版
手机查看详情
测量范围:
AC~50kV;DC~50kV
电源电压:
220V
发货时限:
自买家付款之日起 10 天内发货
所在地区:
北京
有效期至:
长期有效
最后更新:
2019-11-27 23:16
浏览次数:
1338

企业信息

所在地区:北京

会员级别:普通会员

企业类型:有限责任公司 (生产型,贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

北京北广精仪仪器设备有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

测量范围 AC~50kV;DC~50kV
电源电压 220V
环境温度 15-30℃
类型 数字式电压测量仪表
售后服务 上门服务
输出电压 AC:0~50kV;DC:0~50kV
输入电压 AC220V50Hz
品牌 北广
型号 BDJC-50KV
加工定制

产品名称:绝缘材料电气强度试验仪
产品型号:BDJC-50KV
控制方式:PC/EPC可选
满足标准:GB1408-2006 绝缘材料电气强度试验方法
          GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
          GB/T3333 电缆纸工频电压击穿试验方法
          HG/T 3330绝缘漆漆膜击穿强度测定法
          GB12656 电容器纸工频电压击穿试验方法

          ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.



绝缘材料电气强度试验仪  用途
    本试验机采用立式箱体结构,极大的节省试验室内占地空间,地脚采用滑轮结构,方便移动和摆放,避免同类厂家生产的卧式设备,安放时需要另配安装台的情况,占地空间大,移动不方便等缺点。
    满足GB1408.1-2006《绝缘材料电气强度试验方法 **部分;工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。
    主要适用于固体绝缘材料如:塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;电压击穿试验仪采用计算机控制,试验过程中可在线观察试验曲线;自动存储试验条件及试验结果等数据,并可存取、显示、打印。


绝缘材料电气强度试验仪  主要配置:
  1、主机一台
  2、试验电极:
  (1)试验用薄膜电极 ¢25mm两个,¢75mm一个
  (2)漆包线电极两个
  (3)管用电极两个
  3、试验用油盒两只
  4、放**一只
  5、试验用软件一套
  6、计算机一套
  7、打印机一台


绝缘材料电气强度试验仪   九级安全防护措施:
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)独立保护接地
(9)试验完成后电磁放电



绝缘材料电气强度试验仪  试验方式
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
注:根据用户要求,可定制其他试验方式





绝缘材料电气强度试验仪  技术要求:

01、输入电压: 交流220 V

02、输出电压: 交流 0--50 KV

                   直流0—50 KV

03、电器容量: 3KVA

04、击穿**大输出电流:100mA  30mA (可调换)

05、高压分级: 0--5KV; 0-10KV;0-30KV; 0-40KV; 0-50KV,0-50KV;

06、升压速率: 10V/S 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

07、试验方式:

           直流试验:1、击穿试验 2、梯度升压  3、耐压试验

           交流试验:1、击穿试验  2、梯度升压  3、耐压试验

08、击穿判停方式:1、电压判停 2、电流判停

09、电压试验精度: ≤ 1%

10、试验方式:1、绝缘试样空气中试验2、绝缘试样浸油中试验

11、黄铜电极规格: ¢25mm 两个   ¢75mm一个

12、主机尺寸:长宽高约700*800*1500(MM)

14、防护罩材质:有机玻璃

15、设备重量:约120KG




注意事项:
本仪器为高压试验设备,使用时必须注意以下几点
1, 仪器安装时应具有独立的接地线。
2, 在开机前,操作者要首先熟悉操作方法。
3, 仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。
4, 试验环境温度15度到25度之间,相对湿度60%到70%之间
5, 试样击穿瞬间有火花产生并伴有声响,属正常现象。
6, 每次更换试样或接触高压电极时必须用高压放**对高压电极进行放电,放电时间5秒以上。
7, 每次进行试验前,必须检查仪器接地。



整机组成:

1、升压部件:由调压器和高压变压器组成0~50KV的升压部分。

2、动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

5、试验电极:根据**标准(1408.1-2006)随设备提供三个电**体规格为:Ф25mm×25mm两个;Ф75mm×25mm一个。(订做除外)
