艾普信AP16007 激光物位计 结晶机设备专用料位控制器



测量范围	70米
测量精度	0.1%
产地	山东济宁
分辨率	1mm
工作频率	1w
类型	智能物位计
售后服务	一年保修
应用领域	电力,钢铁,化工行业,矿产,石化,冶金,制药
品牌	艾普信
型号	AP16007
加工定制	是
电流信号	4-20mA

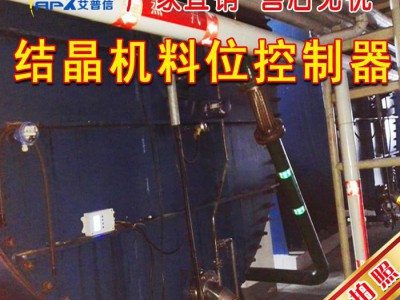

艾普信AP16007 激光物位计 结晶机设备专用料位控制器

 AP16007结晶机料位控制器采用激光测量方法可非接触测量料位 不受物料粘度腐蚀等影响， AP16007结晶机料位控制器采用分体结构探头与测量主体分开，外壳采用铝合金压铸壳体 防护等级达到IP67可在潮湿的环境下使用，主机有LCD大屏幕直观显示料位情况可随意放在易观察位置，并设有中文界面和中文按键更方便设置，上下限位开关点可根据工况设定，并设计有手动紧急按键按键内配有LED发光二极管显示输出状态， 如出现自动控制失效的情况可通过紧急按键操作，  AP16007结晶机料位控制器有分辨搅拌器的功能 能非常可靠的使用在反应釜结晶器等工况，在不使用时可将电源关闭节省电力资源和延长设备寿命。

1.1   测量原理

结晶机料位控制器内置可见激光瞄准被测介质，内置高精度高分辨率计时装置测量红外激光在发射点和被测介质之间往返时间，则L = t * c / 2  (t为往返时间，c为光速)。结晶机料位控制器属非接触式测量，由于激光可穿透玻璃，所以结晶机料位控制器可以做很好的防护，可用于恶劣环境测量（高温、高压、高湿、高粉尘）。由于激光发射角非常下(＜0.2°)，结晶机料位控制器可测量狭小空间料位，可对不规则料面进行**测量。

结晶机料位控制器置于精心设计的防护罩内，使得结晶机料位控制器可用于恶劣环境（高温、高压、高湿、高粉尘）测量。精心设计的防护罩使得激光料位计可安装于任何环境及以任何角度与方式进行安装。

测量

测量范围：0.02m~150m（特殊定制可至350m）

分辨率：  1mm

**精度：±1cm

1.2 输出

模拟量输出：4~20mA，负载能力＞300Ω

RS485：参数设置、校准、

高低料位继电器输出 DC30V  10A

1.3环境

    温度：-55~150℃，

存储温度：-20~70℃。

相对湿度：10~95%RH，。

海拔高度：2000m。

被测介质温度：可达2000℃。

激光料位计防护等级：IP67。

2  供电

电源：DC24V交流或直流供电

功耗：3W

电缆安装尺寸

结晶机料位控制器电源线、信号线分别穿过5个M16*1.5的防水电缆接头与接线端子板上的接线端子连接，导线外径 < 10mm。6个M20*1.5的防水电缆接头可以拧下，用于安装导线保护管。建议电源线使用两芯或三芯线缆、信号线使用二~六芯线缆，穿过不同防水电缆接头与端子板上端子连接。
