点击图片查看原图产品价格58000.00元/台
最小起订量：可售数量：
企业名片| 建议零售价 | ？？60000.00 |
|---|---|
| 订货号 | 2017-01-03 |
| 加工定制 | 是 |
| 货号 | 2017-01-03 |
| 功能 | 打码、喷码,包装容器成型,灌装,封口,充填,打包,计量 |
| 电压 | 220（V） |
| 功率 | 2.8（Kw） |
| 包装膜宽 | MAX.150（mm） |
| 制成袋尺寸 | 按需求定制（mm） |
| 包装速度 | 30~55（袋/分钟） |
| 重量 | 400（kg） |
| 外形尺寸 | 2300*980*1450（mm） |
| 包装材料 | 塑料 铝箔 |
| 包装类型 | 板 |
| 自动化程度 | 全自动 |
| 适用对象 | 药板 胶囊药颗粒药片 |
| 适用行业 | 食品,餐饮,医药 |
| 物料类型 | 颗粒 |
| 售后服务 | 整机质保一年 |
| 品牌 | 中凯包装 |
| 型号 | ZK-DP150 |
ZK-DP150 Blister Packaging machine

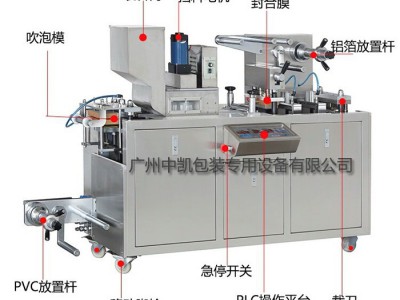

一、 产品图片
Product picture
二、 性能特点
Features:
1、 采用国内最新型的大传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
It adopts the newest type high-power transmission mechanism to arrange the chain and drive the main driving shaft. The errors and noises of other gear wheel transmission can be avoided.
2、 电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置。
imported controlling system is adopted; also it can be equipped with detecting and rejection function device for number of medicines according to the user’s requirement.
3、采用光电控制系统，PVC、PTP、硬铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
It adopts photoelectrical controlling system to make PVC, PTP, Aluminum/Aluminum material to be automatically fed and waste side to be cut automatically to guarantee the Synchronous stability of over- length distance and multi stations.
4、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
It can be optional equipped with photocell correction device, imported stepper motor traction and image- character register to optimize packing grade.
5、本机适用行业：食品、药品、医疗器械、五金、电子泡罩密封包装。
The machine is suitable for industries of foodstuff, medicine, medical instruments, hardware, electronics and etc for packing.
三、 技术参数 Technical Specification
型号 Model | ZK-DP150 |
冲裁次数 Punch frequency | 20~55次/分 20~55times/min |
生产能力 Production capacity | 3600 (一冲一版) 版/时 3600plates/hour |
最大成型面积及深度 Max. Forming area & Depth | 150x120(标准深度≦15（mm）最大深度25mm（定制） 150x120(standard depth ≦15mm), Max. Depth 25mm( As adjusted |
标准行程范围 Standard Stroke range | 80~120毫米( 可按客户要求设计 ) 80~120mm(can be designed as per user’s required) |
标准版块 Standard plate size | ( 可按客户要求设计 ) (can be designed as per user’s required) |
空气压力 Air pressure | 0.4-0.6兆帕 0.4-0.6Mpa |
耗气量 Compressed air required | （空压机）≥0.3m3/min Air compressor≥0.3m3/min
|
电源总功率 Total power supply | 单相220V 50Hz/60Hz 2.8Kw |
主电极功率 Main motor | 0.75Kw |
PVC硬片 PVC hard Film | 0.15-0.5*110毫米(mm) 0.15-0.5*110 (mm)
|
PTP铝箔 PTP Aluminum film | 0.02-0.035*150毫米(mm) 0.02-0.035*150 (mm) |
透析纸 Dialysis Paper | 50-100g*150毫米（mm） 50-100g*150（mm）
|
模具冷却 Mould cooling | 自来水或循环水 Tap water or Recycling water |
外型尺寸 Overall Dimension | 1840x590x1100毫米(mm)(LxWxH) 1840x590x1100 (mm)(LxWxH) |
重量 Weight | 净重450千克（Kg）毛重 520（kg) Net 450kg Gross weight: 520kg |
噪声指标 Noise index | <75dBA |
四、 工作流程
Work process
1、 成型（上下加热）
Forming ( up and down heating)
2、 热封（上加热）
Heating Sealing ( up heating)
3、 打码
Embossing
4、 压痕（可微量加热）
Impression
5、 切刀
Cutter
6、 成型输出成品
Finished product output
六、电器元件
Electrical components:
DPP-80 铝塑泡罩包装机 标准配置清单 Standard configuration list of DPP-80 Blister packing machine | |||||
| |||||
序号 Item | 名称 Name | 规格型号 Spec./Model | 品牌 Brand | 数量 Qty | |
1 | 牵引气缸 Traction Cylinder | SSAφ32×15 | 考格尔 Kaogeer | 2 | |
2 | 主电机 Main Motor | YS750W-4R | 浙江台邦 Zhejiang Taibang | 1 | |
3 | 成型加热板 Forming heating plate | 130×110×22 | 浙江宏星 Zhejiang hongxing | 2 | |
4 | 热封加热板 Heating sealing plate | 115×80×22 | 浙江宏星 Zhejiang hongxing | 1 | |
5 | 变频器 Frequency inverter | DVA-2S0007G | 德莱尔 Zhejiang delaier | 1 | |
6 | 加料器电机 Material Feeding motor | 70-CK-25-K | 浙江迈力 Zhejiang Maili | 1 | |
7 | 电热偶 Thermocouple | TES-2M | 台湾泰仕 Tes Taiwan | 2 | |
8 | 空气断路器 Air circuit breaker | C65N-20A/2P | 施耐德 Schneider | 1 | |
9 | 空气断路器 Air circuit breaker | C65N-6A/1P | 施耐德 Schneider | 2 | |
10 | 空气断路器 Air circuit breaker | C65N-10A/1P | 施耐德 Schneider | 1 | |
11 | 继电器 Relay | HRS4H-S | 香港港汇 HKE | 5 | |
12 | PC控制面板 PC control panel | / | 温州 Wenzhou Tuanjie | 1 | |
13 | 固态继电器 Solid relay | SSR-40DA | 台湾阳明 Taiwan Forke | 2 | |
14 | 控制变压器 Control transformer | JBK3-63 | 浙江正泰 Zhejiang Chint | 1 | |
15 | 电磁阀 Electromagnetic Valve | SG4V210-08 | 亚德客 AirTAC | 3 |
|
16 | 急停按钮 Emergency button | XB2-BS542 | 施耐德 Schneider | 1 |
|
17 | 光电传感器 Photoelectric sensor | J12-A4JK | 百得利 BDL | 3 |
|
广州中凯欢迎新老客户的光临与来电，13326461923 黄先生
订购说明：
根据客户包装需求，部分配件需定制，无法二次销售，因此，定制类配件不支持退换货，如封边模具、制袋器，望谅解并确认好再下单。
